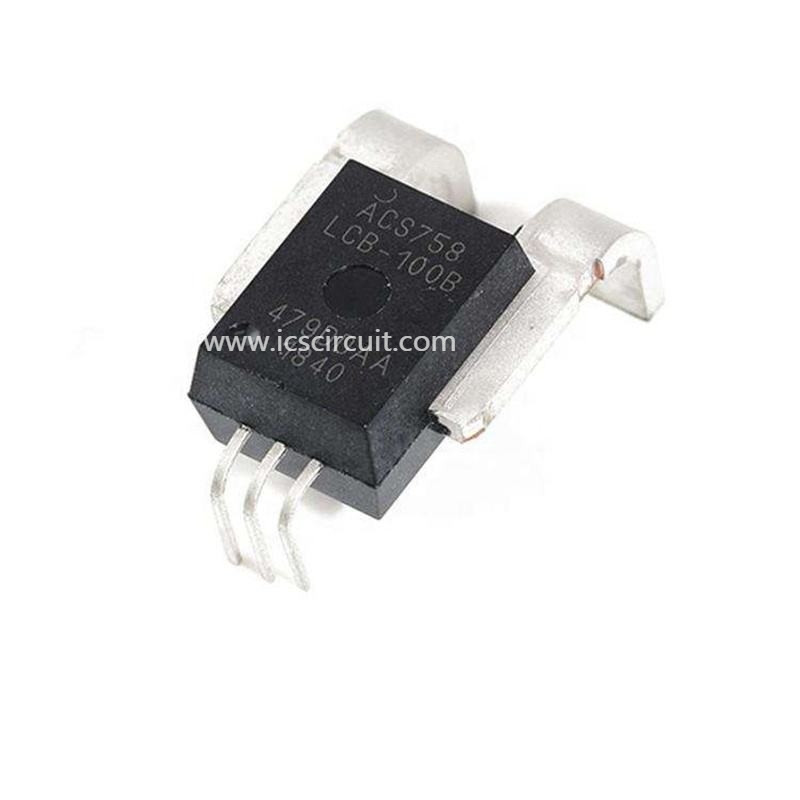

corridoio corrente ACS758LCB-100B-PFF-T del sensore di IC Chip 100A del regolatore 120kHz

Tipo CORRENTE del chip AC/DC di CORRIDOIO IC del SENSORE di ACS758LCB-100B-PFF-T 100A

Caratteristiche e benefici

▪Prestazione leader del settore di rumore con le tecniche di progettazione private del filtro e dell'amplificatore

▪Lo schermo integrato notevolmente riduce l'accoppiamento capacitivo dal conduttore corrente per morire dovuto gli alti segnali di dV/dt ed impedisce la deriva di derivazione nelle applicazioni late alto e ad alta tensione

▪Miglioramento di errori di uscita totale attraverso la disposizione di contrappeso e di guadagno sopra la temperatura

▪Dimensione del piccolo pacchetto, con capacità di montaggio facile

▪Corridoio monolitico IC per alta affidabilità

▪Perdita di potere ultrabassa: resistenza interna del conduttore di 100 μΩ

▪L'isolamento galvanico permette l'uso nella percezione corrente economica e lata alto nei sistemi ad alta tensione

▪3,0 - 5,5 V, operazione della semplice alimentazione

▪una larghezza di banda tipica di 120 chilocicli

▪tempo di aumento dell'uscita di 3 μs in risposta alla corrente di ingresso di punto

▪Tensione in uscita proporzionale alle correnti di CC o di CA

▪Fabbrica-sistemato per accuratezza

▪Estremamente tensione di derivazione dell'uscita della stalla

▪Quasi zero isteresi magnetiche

Descrizione

La famiglia di Allegro® ACS758 del sensore corrente CI fornisce le soluzioni economiche e precise per la percezione corrente di CC o di CA. Le applicazioni tipiche comprendono il controllo motorio, rilevazione e gestione del carico, l'alimentazione elettrica e controllo del convertitore CC--CC, controllo dell'invertitore e localizzazione del guasto di sovracorrente. Il dispositivo consiste di una precisione, circuito lineare di Corridoio di basso contrappeso con un percorso di rame della conduzione situato vicino al dado. Corrente applicato attraversando questo percorso di rame della conduzione genera un campo magnetico che i convertiti di Corridoio IC in una tensione proporzionale. L'accuratezza del dispositivo è ottimizzata con la grande prossimità del segnale magnetico al trasduttore di Corridoio. Una tensione in uscita precisa e proporzionale è fornita dal basso contrappeso, selettore-ha stabilizzato BiCMOS Corridoio IC, che è programmato per accuratezza alla fabbrica.

Produttore	Microsistemi allegro, LLC
Serie	Automobilistico, AEC-Q100

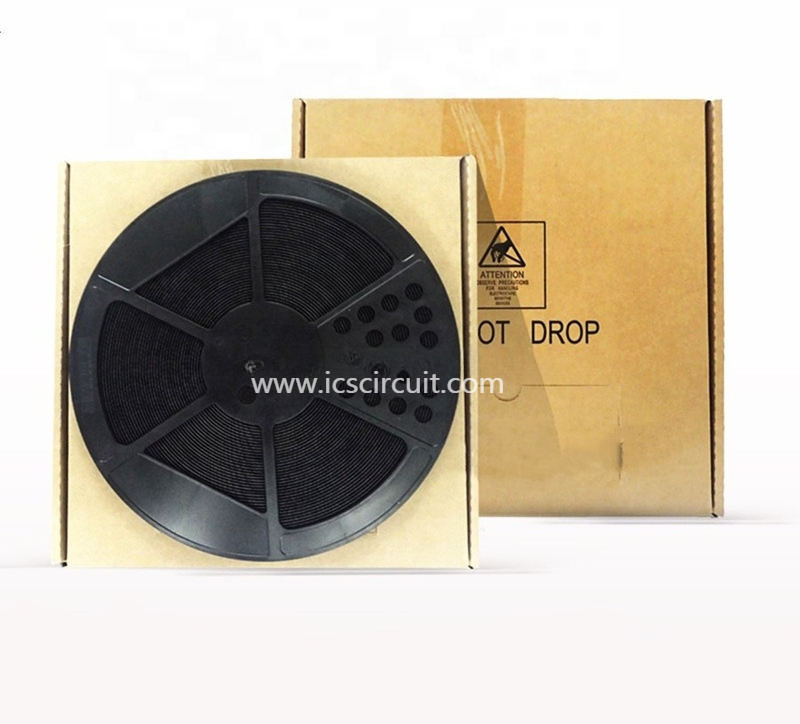

Imballaggio	Metropolitana
Stato della parte	Non per le nuove progettazioni
Per misurare	AC/DC
Tipo del sensore	Hall Effect, ciclo aperto
Corrente - percependo	100A
Numero dei canali	1
Uscita	Logometrico, tensione
Sensibilità	20mV/A
Frequenza	CC ~ 120kHz
Linearità	±1.25%
Accuratezza	±2.4%
Tensione - rifornimento	3 V ~ 5,5 V
Tempo di reazione	4µs
Corrente - rifornimento (massimo)	13.5mA
Temperatura di funzionamento	-40°C ~ 150°C
Polarizzazione	Bidirezionale
Montaggio del tipo	Attraverso il foro
Pacchetto/caso	Cavi formati 5-CB, PFF
