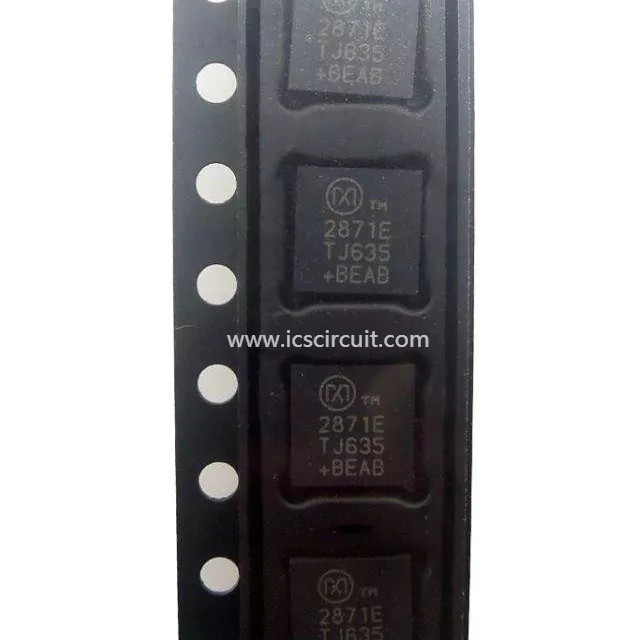

Pll ha basato il sintetizzatore IC Chip MAX 2871ETJ+ di frequenza con Vcos integrato

Il minimo di MAX2871ETJ+ ha normalizzato il rumore Inband di fase del SINTETIZZATORE IC di -230dBc/Hz

Descrizione generale

Il MAX2871 è un ciclo con aggancio di fase ultra-a larga banda (PLL) con gli oscillatori integrati di controllo di tensione (VCOs) capaci di funzionamento sia nel numero intero-n che nei modi frazionari-n. Una volta combinato con un oscillatore di riferimento esterno e un filtro da ciclo, il MAX2871 è un sintetizzatore ad alto rendimento di frequenza capace della sintetizzazione delle frequenze da 23.5MHz a 6.0GHz mentre mantiene il rumore superiore di fase e la prestazione spuria. La gamma di frequenza ultra di ampiezza è raggiunta con l'aiuto di VCOs integrato multiplo che coprono 3000MHz a 6000MHz e dei divisori dell'uscita che variano da 1 a 128. Il dispositivo inoltre fornisce i driver doppi dell'uscita differenziale, che possono essere programmati indipendente consegnare -1dBm al differenziale di +8dBm potenza di uscita. Entrambe le uscite possono essere smorzate tramite software o controllo di hardware. Il MAX2871 è controllato da un'interfaccia seriale di 3 cavi ed è compatibile con logica di controllo 1.8V. Il dispositivo è disponibile pacchetto del perno nei TQFN senza piombo, RoHS-compiacente, 5mm x 5mm, 32 e funziona sopra un -40°C esteso alla gamma di temperature di +85°C. Il MAX2871 ha una caratteristica migliore messa e migliorare il rumore globale di fase ed è completamente perno e software compatibili con il MAX2870.

Produttore	Maxim Integrated
Serie	-
Imballaggio	Metropolitana
Stato della parte	Attivo
Funzione	Frazionario, sintetizzatore VCO di numero intero-n
Frequenza	23.5MHz ~ 6GHz
Tipo di rf	Uso generale
Attributi secondari	-
Pacchetto/caso	32-WFQFN ha esposto il cuscinetto
Pacchetto del dispositivo del fornitore	32-TQFN (5x5)
