circuito integrato di IC Bipolar E-L6219DS013TR del driver del motore passo a passo 750ma

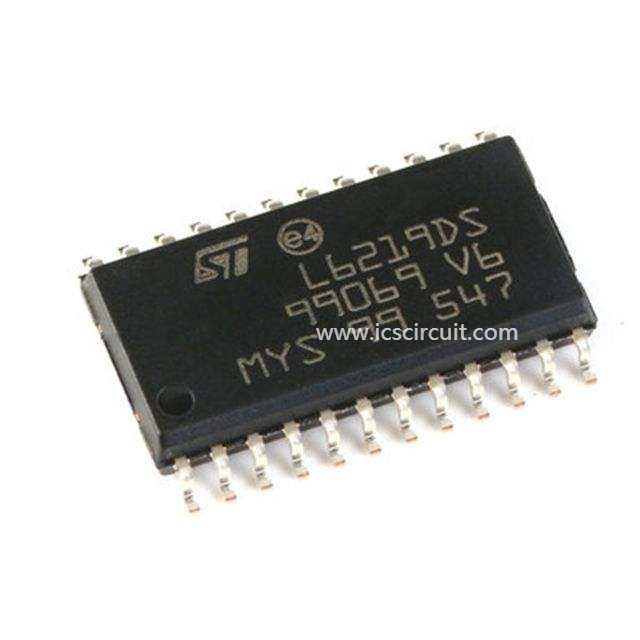

Chip bipolare passo passo di IC del driver del motore di L6219DS013TR in pacchetto SOIC24

Caratteristiche
Capace di determinare entrambe le bobine del motore passo a passo bipolare
Corrente d'uscita fino a 750 mA ogni bobina
Ampia gamma di tensione: 10 V - 46 V
Mezzo punto, interamente punto e modo microstepping
Diodi incorporati di protezione
Controllo corrente interno di PWM
Tensione di saturazione bassa dell'uscita
Progettato per tensione di rifornimento non stabilizzata del motore
Arresto termico interno

Descrizione
Il L6219 è circuiti integrati monolitici bipolari progettati per controllare e guidare entrambi avvolgimento di un motore passo a passo bipolare o bidirezionale controlla due motori di CC. I L6219 con alcune componenti esterne formano un controllo completo e un circuito di azionamento per LS-TTL o il sistema motorio passo passo controllato del microprocessore. La fase di potere è un ponte pieno doppio capace di sostenimento del 46V e dell'inclusione dei quattro diodi per ricircolazione corrente.
Una protezione trasversale della conduzione è assicurata per evitare la conduzione trasversale simultanea durante la commutazione della direzione corrente. Una impulso-larghezza-modulazione interna (PWM) controlla la corrente d'uscita a 750 mA con la partenza di punta corrente fino a 1 A. che la vasta gamma di controllo corrente da 750 mA (ogni ponte) è permessa per mezzo di due input di logica e di un riferimento esterno di tensione. Un input di fase ad ogni ponte determina la direzione corrente del carico. I circuiti della protezione termica disattivano le uscite se la temperatura del chip supera i limiti operativi sicuri.

Produttore	STMicroelectronics
Serie	-

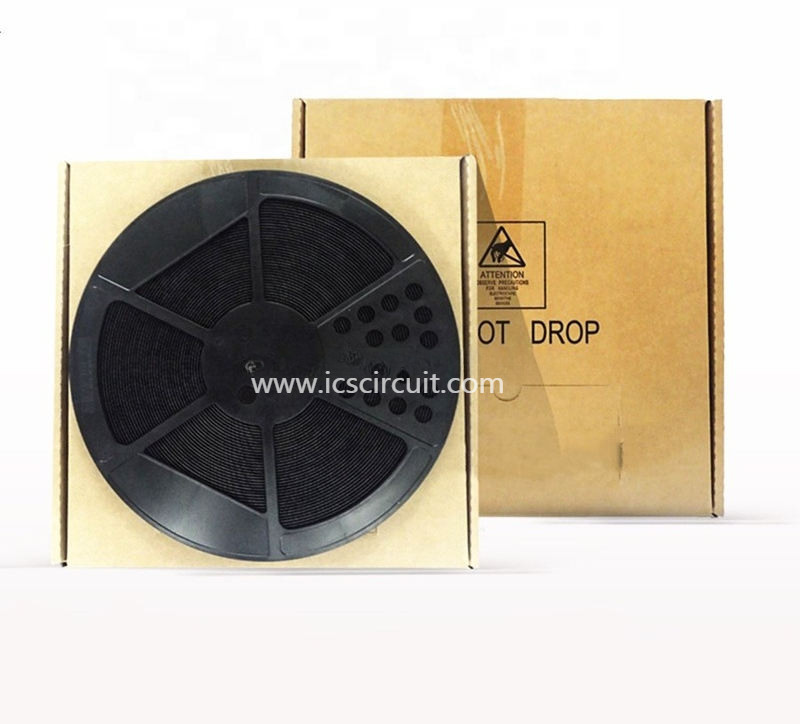

Imballaggio	Nastro & bobina (TR)
Stato della parte	Attivo
Tipo del motore - passo passo	Bipolare
Tipo del motore - CA, CC	CC spazzolata
Funzione	Driver - fase completamente integrato, di controllo e di potere
Configurazione di uscita	Mezzo ponte (4)
Interfaccia	Parallelo
Tecnologia	-
Risoluzione di punto	1, 1/2
Applicazioni	Uso generale
Corrente - uscita	750mA
Tensione - rifornimento	4,75 V ~ 5,25 V
Tensione - carico	10 V ~ 46 V
Temperatura di funzionamento	-20°C ~ 150°C (TJ)
Montaggio del tipo	Supporto di superficie
Pacchetto/caso	24-SOIC (0,295", larghezza di 7.50mm)
Pacchetto del dispositivo del fornitore	24-SO
