Il circuito del ricetrasmettitore 485/Rs422 di Chip Rs ha integrato ADM487EARZ-REEL7

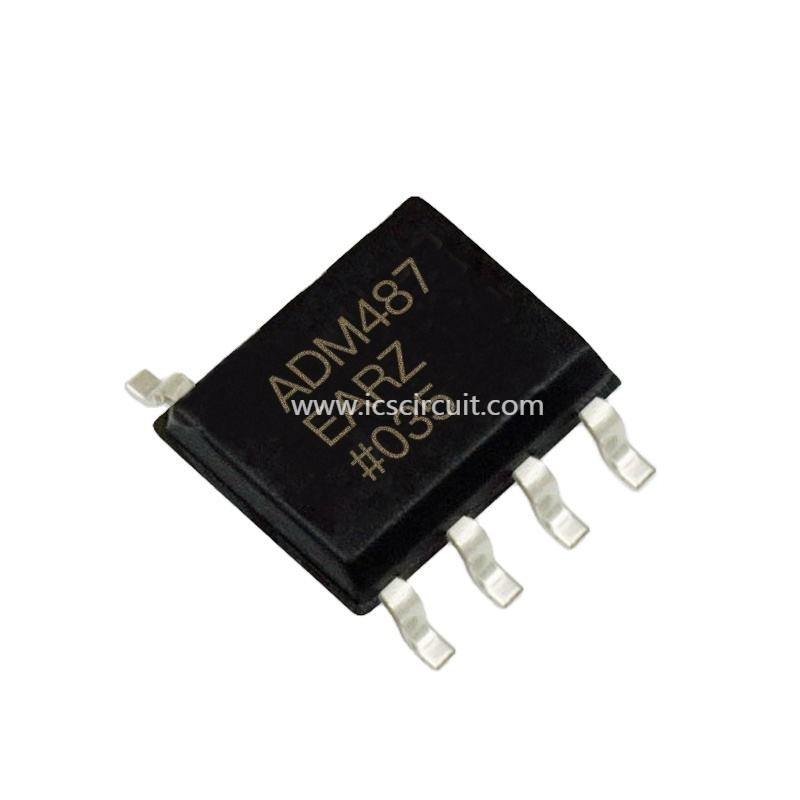

Ricetrasmettitore mezzo RS422, RS485 8-SOIC del chip 1/1 di IC del circuito integrato ADM487EARZ-REEL7

Produttore	Analog Devices Inc.
Serie	-
Imballaggio	Nastro & bobina (TR)
Stato della parte	Attivo
Tipo	Ricetrasmettitore
Protocollo	RS422, RS485
Numero dei driver/ricevitori	1/1
Duplex	Metà
Isteresi del ricevitore	70mV
Tasso di dati	250kbps
Tensione - rifornimento	4,75 V ~ 5,25 V
Temperatura di funzionamento	-40°C ~ 85°C
Montaggio del tipo	Supporto di superficie
Pacchetto/caso	8-SOIC (0,154", larghezza di 3.90mm)
Pacchetto del dispositivo del fornitore	8-SOIC
Numero del pezzo basso	ADM487E

CARATTERISTICHE
Protezione compiacente di TIA/EIA RS-485/RS-422 ESD sui tassi di dati del modello del corpo umano dei perni ±15 chilovolt dell'ingresso/uscita RS-485 (HBM) ADM487E: 250 kilobits ADM485E/ADM1487E: 2,5 tassi di pantano riduttori in semiduplex di Mbps per la gamma bassa dell'input di Comune-modo di EMI: I pacchetti ADM487EW di arresto del termale di V di −7 V - +12 e del cavo SOIC della protezione 8 di cortocircuito si sono qualificati per le applicazioni automobilistiche

APPLICAZIONI
Strumentazione industriale di conteggio dei sistemi di sicurezza delle telecomunicazioni di controllo dei sistemi di illuminazione potere/di energia


I ADM485E/ADM487E/ADM1487E sono 5 V, ricetrasmettitori di dati di potere basso con la protezione di ±15 il chilovolt ESD adatta a comunicazione in semiduplex sulle linee di trasmissione multipunto del bus. Sono progettati per la trasmissione dei dati equilibrata e rispondono alle norme RS-485 e RS-422 di associazione dell'industria della telecomunicazione/associazione delle industrie elettroniche (TIA/EIA). I ADM487E e i ADM1487E hanno un'impedenza dell'input del ricevitore del carico di unità di 1/4 che permette fino a 128 ricetrasmettitori su un bus, mentre il ADM485E permette fino a 32 ricetrasmettitori su un bus. Poiché soltanto un driver è permesso a in qualunque momento, l'uscita di un disabile o spegne il driver tre-è dichiarata per evitare sovraccaricare il bus.

Le uscite del driver sono il tasso di pantano limitato per ridurre gli errori di dati e di EMI causati dalle riflessioni dai bus impropriamente terminati. L'eccessiva dissipazione di potere causata il conflitto del bus o mettendo dell'uscita è impedita con un circuito termico di arresto. Le parti completamente sono specificate sopra le gamme di temperature industriali e sono disponibili in 8 pacchetti del cavo SOIC.
