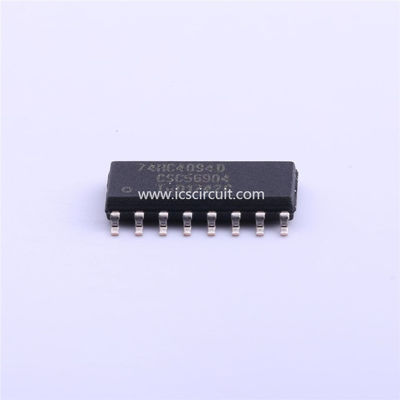

Il registro IC del bus della fase di IC Chip 8 del regolatore di CMOS scheggia 74HC4094D 653

74HC4094D, 653 chip di IC del registro del bus del spostamento-e-deposito di 8 fasi

DESCRIZIONE GENERALE

I 74HC/HCT4094 sono dispositivi ad alta velocità di CMOS del Si-portone e sono perno compatibile con «il 4094" della serie «4000B». Sono specificati conformemente a no. standard 7A di JEDEC. I 74HC/HCT4094 sono 8 registri a scorrimento di serie della fase che hanno un fermo di stoccaggio connesso con ogni fase per i dati di effetto stroboscopico dall'input di serie (D) al parallelo attenuato 3 uscite dello stato (QP0 a QP7). Le uscite parallele possono essere collegate direttamente alle linee di bus comuni. I dati sono spostati sulle transizioni positivo-andanti dell'orologio (CP). I dati in ogni fase del registro a scorrimento sono trasferiti al registro di stoccaggio quando l'input dello stroboscopio (STREPTOCOCCO) è ALTO. I dati nel registro di stoccaggio sembrano alle uscite ogni volta che l'uscita permette al segnale dell'input (OE) è ALTA. Due uscite di serie (QS1 e QS2) sono disponibili per la procedura in sequenza dell'una serie di «4094" dispositivi. I dati sono a disposizione a QS1 sui bordi di orologio positivo-andanti per permettere l'operazione ad alta velocità nei sistemi a cascata in cui il tempo di aumento dell'orologio è veloce. Le stesse informazioni di serie sono disponibili a QS2 sul bordo di orologio negativo-andante seguente e sono per la procedura in sequenza «del 4094" dispositivi quando il tempo di aumento dell'orologio è lento.

APPLICAZIONI

• conversione di dati Di serie--parallela

• Registro di tenuta telecomandato
