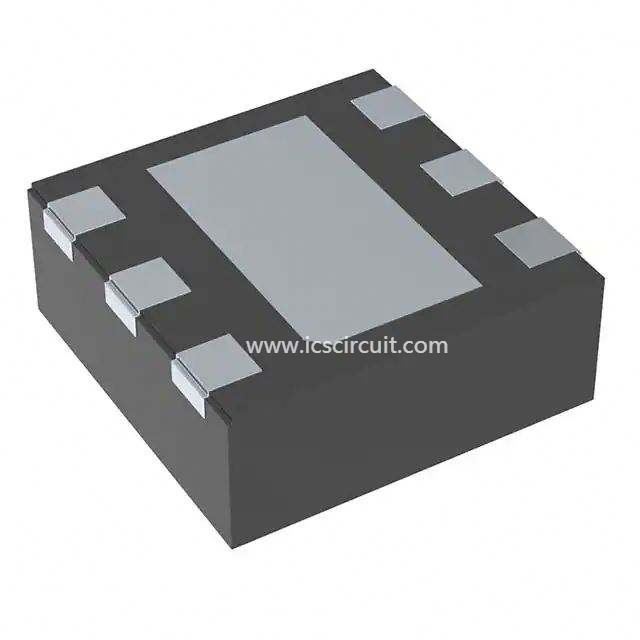

Limitazione corrente regolabile del TI di TPS2552DRVT-1 150w Chip Integrated Circuit IC

Caratteristiche per il TPS2552-1

• Fino alla corrente del carico massimo 1.5-A
• Accuratezza di Corrente-limite di ±6% a 1,7 A (tipici)
• Soddisfa le richieste dilimitazione di USB
• Indietro compatibile con TPS2550 e TPS2551
• Limite corrente regolabile: 75 mA - (tipico) 1700 mA
• Versioni del fermo-Fuori e) TPS255x (Costante-correnti (TPS255x-1)
• Risposta veloce di sovracorrente - 2 µs (tipici)
• 85-mΩ MOSFET lato alto (pacchetto di DBV)
• Protezione inversa di tensione dell'ingresso/uscita
• Raggio d'azione: 2,5 V - 6,5 V
• Inizio morbido incorporato
• protezione di 15-kV ESD per IEC 61000-4-2 (con la capacità esterna)
• L'UL ha elencato – no. E169910 dell'archivio e NEMKO IEC60950-1-am1 ed2.0

Descrizione per il TPS2552-1

I commutatori di elettrico distribuzione TPS255x e TPS255x-1 sono intesi per le applicazioni dove la limitazione della corrente di precisione è richiesta o i carichi ed i cortocircuiti capacitivi pesanti sono incontrati e fornire fino a 1,5 A della corrente continua del carico. Questi dispositivi offrono una soglia programmabile di corrente-limite fra 75 mA e 1,7 A (tipico) tramite una resistenza esterna. l'accuratezza di Corrente-limite stretta quanto ±6% può essere raggiunta alle più alte regolazioni di corrente-limite. L'aumento dell'interruttore di accensione ed i tempi di caduta sono controllati di minimizzare gli impulsi correnti durante turnon e la strada secondaria.

I dispositivi di TPS255x limitano il corrente d'uscita ad un livello sicuro usando un modo costante-corrente quando il carico dell'uscita supera la soglia di corrente-limite. I dispositivi TPS255x-1 forniscono la funzionalità dell'interruttore chiudendo fuori dall'interruttore di accensione durante le situazioni di inverso-tensione o di sovracorrente. Un comparatore interno di inverso-tensione disattiva l'interruttore di accensione quando la tensione in uscita è superiore guidato all'input per proteggere i dispositivi dal lato dell'input del commutatore. L'uscita dell'ERRORE asserisce il minimo durante gli stati di inverso-tensione e di sovracorrente.
