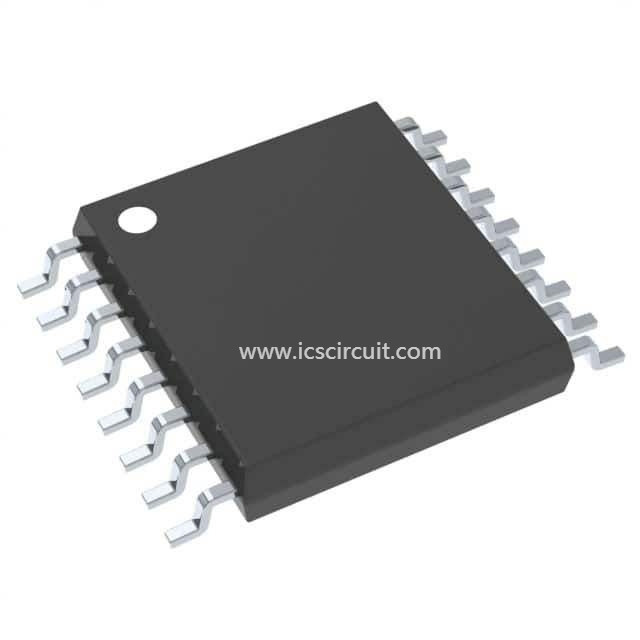

Il driver IC Ti TLC5916IPW dell'esposizione di LED di AC100 277v ha condotto il driver Lin

Caratteristiche per il TLC5916

• Otto canali di uscita Costante-correnti
• Regolato della corrente d'uscita tramite la singola resistenza esterna
• Constant Output Current Range: 3-mA a 120-mA per Manica
• Constant Output Current Invariant per caricare il cambiamento di tensione
• Carico aperto, breve carico e rilevazione a temperatura eccessiva
• guadagno corrente globale programmabile 256-Step
• Accuratezza eccellente di corrente d'uscita:
  • Fra i canali: <>
  • Fra i CI: <>
• Risposta veloce della corrente d'uscita
• frequenza di clock 30-MHz
• Input di Schmitt-innesco
• tensione di rifornimento 3.3-V o 5-V
• Tensione massima 20-V del LED
• Arresto termico per protezione a temperatura eccessiva
• APPLICAZIONI
  • LED generale che accende le applicazioni
  • Sistemi di visualizzazione del LED
  • Contrassegno del LED
  • Illuminazione automobilistica del LED
  • Elettrodomestici bianchi
  • Il gioco lavora/spettacolo

Tutti i altri marchi di fabbrica sono la proprietà dei loro rispettivi proprietari

Descrizione per il TLC5916

I circuiti di pilotaggio Costante-correnti di TLC591x LED sono destinati per funzionare da solo o hanno precipitato a cascata. Poiché ogni uscita è controllata indipendente, possono essere programmati per essere inserita/disinserita dall'utente. L'alta tensione del LED (VLED) tiene conto l'uso di singolo LED per uscita o del LED multiplo su una singola corda. Con le uscite indipendente controllate assicurate con la corrente costante, il LED può combinarsi parallelamente per creare le più alte correnti su una singola corda. Il lavandino costante corrente per tutti i canali è messo tramite una singola resistenza esterna. Ciò permette che i driver differenti del LED nella stessa applicazione affondino le varie correnti che fornisce l'implementazione facoltativa del LED multicolore. Un vantaggio supplementare delle uscite indipendenti è la capacità di lasciare il galleggiamento inutilizzato dei canali. La flessibilità dei driver di TLC591x LED è ideale per le applicazioni come (ma non limitato a): 7 esposizioni di segmento, facenti scorrere i singoli schermi a colori, le macchine di gioco, gli elettrodomestici bianchi, i video tabelloni per le affissioni ed i video pannelli.
