Il circuito integrato 5.5V del driver del TI LED del LED TPS549D22RVFT ha prodotto 40A

Caratteristiche per il TPS549D22

• Gamma di tensione in ingresso (PVIN): 1,5 V - 16 V
• Tensione di polarizzazione introdotta (VGamma di DD): 4,5 V - 22 V
• Gamma di tensione in uscita: 0,6 V - 5,5 V
• Integrato, 2,9 di potere del mΩ 1,2 e del mΩ MOSFETs con la corrente d'uscita continua 40-A
• La tensione fornisce di rimandi 0,6 V - 1,2 V ai punti 50-mV facendo uso del Pin di VSEL
• ±0.5%, 0.9-VCampo di tolleranza di riferimento: – 40°C alla temperatura di giunzione di +125°C
• Vero amplificatore a distanza differenziale di senso
• Ciclo di controllo di D-CAP3™
• Controllo adattabile di tempo d'inserimento con 8 PMBusFrequenza del TM: 315 chilocicli, 425 chilocicli, 550 chilocicli, 650 chilocicli, 825 chilocicli, 900 chilocicli, 1,025 megahertz, 1,125 megahertz
• Limite corrente a temperatura compensata e programmabile con la RMorsetto di OC e di ILIM
• Scelta del singhiozzo o del fermo-Fuori OVP o UVP
• Adeguamento esterno di VDD UVLO dall'en di precisione
• Supporto di partenza di Prebias
• Eco--mode™ e FCCM selezionabili
• Serie piena di protezione dell'errore e di PGOOD
• VOUT_COMMAND e VOUT_MARGIN standard (LIVELLO e MINIMO)
• Pin-attaccando e programmando al volo
• Segnalazione di guasto ed avvertimento
• MNV di sostegno per i comandi selezionati
• 1-MHz PMBus con il PEC e SMB_ALRT#

Descrizione per il TPS549D22

Il dispositivo TPS549D22 è un singolo convertitore compatto del dollaro con tempo adaptiveon, controllo del modo D-CAP3. È progettato per alta precisione, alta efficienza, transientresponse veloce, facilità di uso, il conteggio componente esterno basso e le centrali elettriche spazio consapevoli.

Questo dispositivo caratterizza il senso differenziale completo, i FETs integrati TI con una alto-sideon-resistenza di mΩ 2,9 e un mΩ lato basso della su resistenza of1.2. Il dispositivo inoltre caratterizza 0,5% accurato, il referencewith 0.9-V una gamma di temperatura ambiente fra – 40°C e le caratteristiche competitive di +125°C. includono: conteggio componente di lowexternal stesso, regolamento del carico e linea accurata regolamento, automatico-salto o operazione di FCCMmode e controllo interno di morbido inizio.

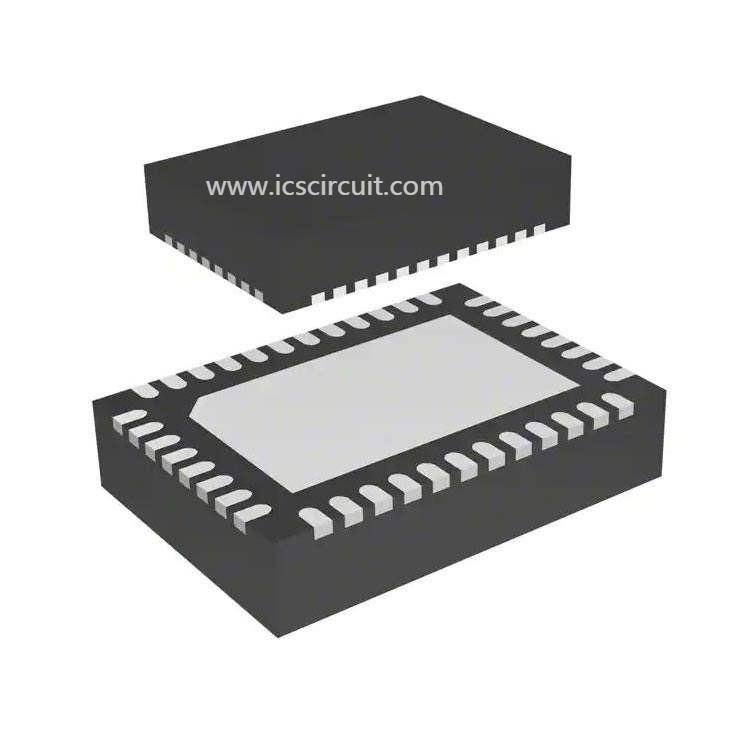

Il dispositivo TPS549D22 è disponibile in 7 millimetri di × 5 millimetri, 40 il perno, il pacchetto di LQFN-CLIP (RVF) (RoHs esente).
