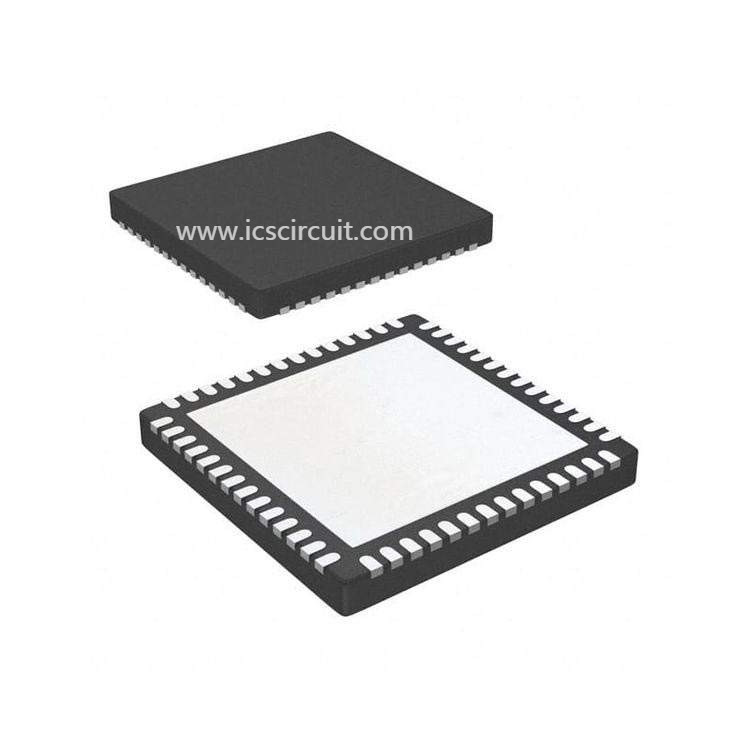

L'esposizione di Epistar ha condotto il driver leggero Circuit che 3V ha introdotto il TI TLC5954RTQT

Caratteristiche per il TLC5954

• 48 canali di uscita Costante-correnti del lavandino con controllo inserita/disinserita
• Capacità corrente:
  • 34,9 mA per 32 canali
  • 24,4 mA 16Channels
• Nessuna resistenza esterna per la regolazione corrente
• Controllo corrente massimo (MC): 3 bit (8 punti)
• Controllo di luminosità globale (Poiché) per ogni gruppo di colore: 7 bit (128 punti), tre gruppi
• Tensione di alimentazione di corrente del LED: Fino a 10 V
• VCC = 3,0 V - 3,6 V
• Accuratezza Costante-corrente:
  • Manica--Manica = ±1% (tipo), ±3% (massimi)
  • Dispositivo--dispositivo = ±2% (tipo), ±4% (massimi)
• Velocità di trasmissione: 30 megahertz
• Durata IN BIANCO di impulso: 40 NS (min)
• Rilevazione aperta del LED (LOD)
• Breve rilevazione del LED

• Modo di risparmio elettrico (PSM): 7-µA consumo, recupero ad alta velocità
• La serrata di Undervoltage fissa i dati di difetto
• La commutazione in ritardo minimizza l'afflusso corrente
• Temperatura di funzionamento: – 40°C a +85°C

Descrizione per il TLC5954

Il TLC5954 è 48 un canale, driver costante-corrente del lavandino LED. Ogni canale può essere girato inserita/disinserita redigendo i dati ad un registro interno. I canali di uscita (OUTX) sono raggruppati in tre gruppi di 16 canali. Ogni gruppo di canali (R, il G e B) ha una funzione globale di controllo di luminosità di 128 punti (Poiché). Il valore corrente massimo di tutti e 48 i canali può essere fissato con una funzione corrente massima di controllo di 8 punti (MC). Il dispositivo ha due bandiere di errori: Rilevazione aperta del LED (LOD) e rilevazione del LED breve. Le bandiere di errori possono essere indicate via un porto dell'interfaccia seriale. Il dispositivo inoltre ha un modo di elettrico risparmi che mette il consumo corrente totale 7 a µA (tipo) quando tutte le uscite sono disinserite.
