REF5030IDGKT - TEXAS INSTRUMENTS - A BASSO RUMORE, DERIVA BASSA STESSA, RIFERIMENTO DI TENSIONE DI PRECISIONE
| Alta luce: |
circuito del driver principale potere,driver principale CI della matrice |
||
|---|---|---|---|
Dettaglio rapido:
Deriva a basso rumore e molto bassa, RIFERIMENTO di TENSIONE di precisione
Descrizione:
Il REF50xx è una famiglia di a basso rumore, la basso deriva, riferimenti di tensione di alta precisione stessi. Questi riferimenti sono capaci sia di affondamento che di sourcing e sono molto robusti riguardo alla linea ed alle variazioni del carico.
Deriva eccellente di temperatura (3ppm/°C) e l'alta precisione (0,05%) sono raggiunti facendo uso delle tecniche di progettazione private. Queste caratteristiche, combinate con rumore molto-basso fanno l'ideale della famiglia di REF50xx per uso
Sistemi dell'acquisizione dei dati di alta precisione di PP/Vin. disponibile in entrambe le versioni di prima scelta dello standardand. Sono offerte in pacchetti MSOP- 8(3) e SO-8 e sono specificate – da 40°C a +125°C.
Applicazioni:
• DERIVA DI BASSA TEMPERATURA:
• ALTA PRECISIONE:
– Di prima scelta: 0,05% (massimo)
• A BASSO RUMORE: 3µV
• CORRENTE AD ALTO RENDIMENTO: ±10mA
• GAMMA DI TEMPERATURE: – 40°C a +125°C
Specifiche:
| Schede | REF5020,25,30,40,45,50 Guida della catena del segnale analogico |

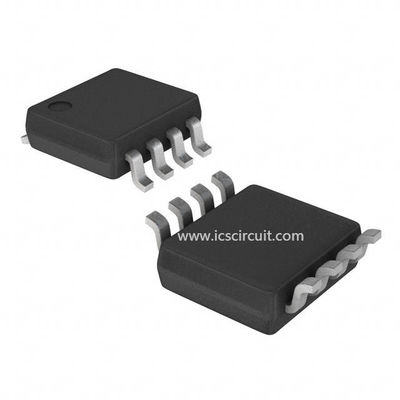

| Foto del prodotto | 8-MSOP |
| Moduli di formazione del prodotto | Selezione dei riferimenti di tensione |
| Imballaggio di serie | 1 |
| Categoria | Circuiti integrati (CI) |
| Famiglia | PMIC - Riferimento di tensione |
| Serie | - |
| Imballaggio | Tagli il nastro (CT) |
| Tipo di riferimento | Serie, precisione |
| Tensione - uscita | 3V |
| Tolleranza | ±0.05% |
| Coefficiente di temperatura | 3ppm/°C |
| Tensione - input | 3,2 V ~ 18 V |
| Numero dei canali | 1 |
| Corrente - catodo | - |
| Corrente - tranquillo | 1mA |
| Corrente - uscita | 10mA |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-TSSOP, 8-MSOP (0,118", larghezza di 3.00mm) |
| Pacchetto del dispositivo del fornitore | 8-VSSOP |
| Altri nomi | 296-24501-1 |
