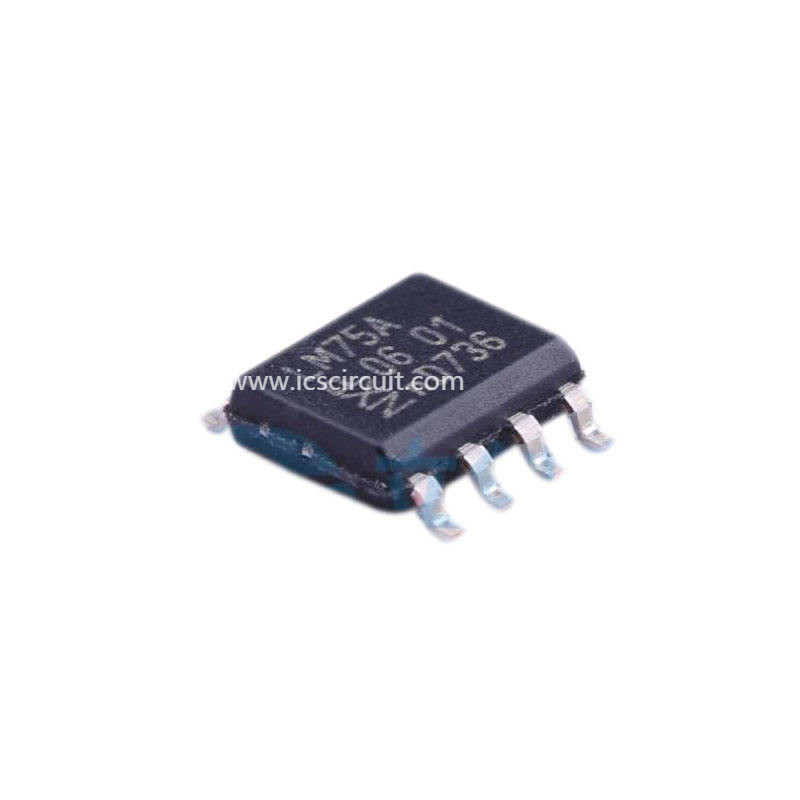

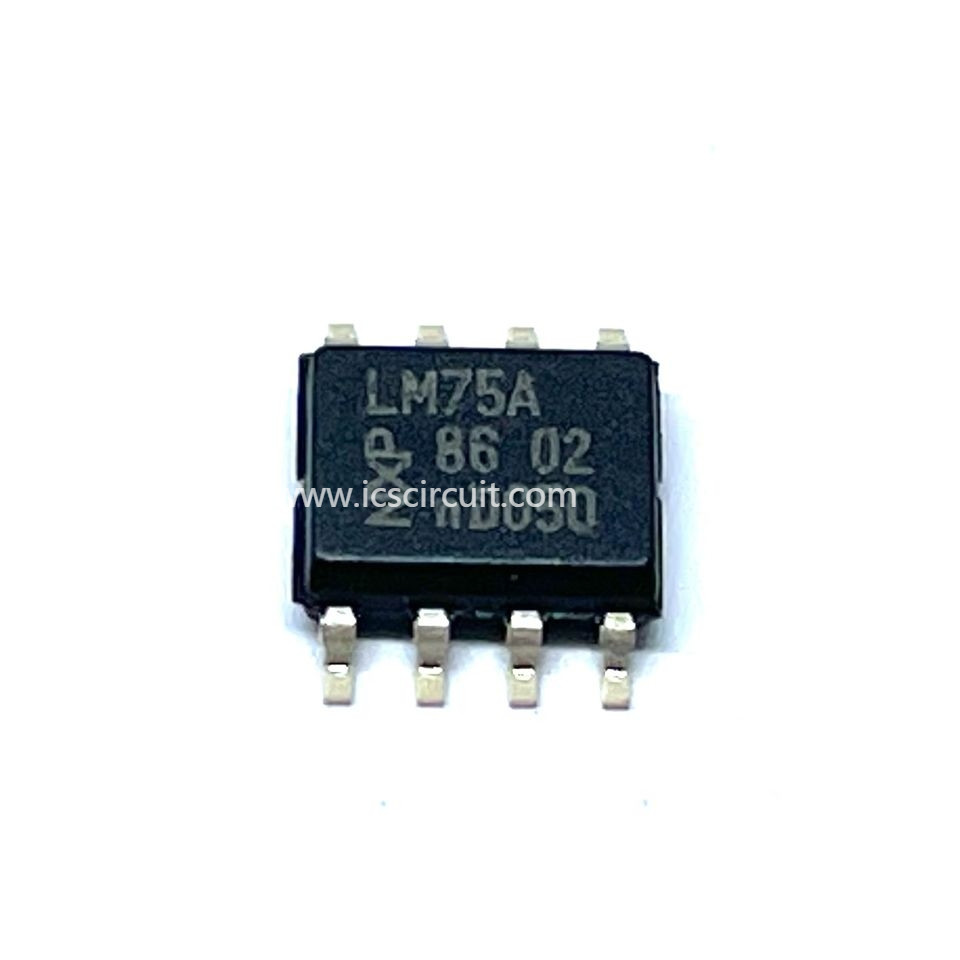

LM75AD - SEMICONDUTTORI - SENSORE DI TEMPERATURA DIGITALE E CANE DA GUARDIA TERMICO
| Alta luce: |
circuito del driver principale potere,driver principale offline CI |
||
|---|---|---|---|
Dettaglio rapido:
Sensore di temperatura di Digital e cane da guardia termico
Descrizione:
Il LM75A è un convertitore temperatura--digitale facendo uso di un su chip
sensore e Sigma-delta di temperatura di intervallo di banda Un--'alla conversione
tecnica. Il dispositivo è inoltre una fornitura termica del rivelatore
uscita di rilevazione degli sovra-impiegati. Il LM75A contiene una serie di dati
registri: Registro di configurazione (Conf) per immagazzinare le regolazioni del dispositivo
quale il modo di funzionamento del dispositivo, modo di funzionamento di OS, polarità di OS
e coda dell'errore di OS come descritto nella descrizione funzionale
sezione; registro di temperatura (temporaneo) per immagazzinare gli impiegati digitali
lettura e registri del punto vincente (TOS & Thyst) per immagazzinare programmabile
limiti di arresto e di isteresi del overtemp, che possono essere comunicati
da un regolatore via l'interfaccia di serie a due fili di I2C-bus. Il dispositivo
inoltre comprende un'uscita dello aperto scolo (OS) che diventa attiva
quando la temperatura supera i limiti programmati. C'è
tre perni selezionabili di indirizzo di logica in moda da potere essere otto dispositivi
collegato sullo stesso bus senza conflitto di indirizzo.
Il LM75A può essere configurato per gli stati differenti dell'operazione.
può essere messo nel modo normale per controllare periodicamente l'ambientale
temperatura, o nel modo di arresto per minimizzare consumo di energia.
L'uscita di OS funziona in o dei due modi selezionabili: OS
modo del comparatore e modo di interruzione di OS. Il suo stato attivo può essere
selezionato come il LIVELLO o MINIMO. La coda dell'errore che definisce
il numero degli errori consecutivi per attivare l'uscita di OS è
programmabile come pure i limiti del punto vincente.
Il registro della temperatura immagazzina sempre 11 un complemento del bit 2's
dati che danno una risoluzione di temperatura di 0,125 °C. Ciò alta
la risoluzione della temperatura è particolarmente utile nelle applicazioni di
misurazione precisamente la deriva o dell'instabilità termica.
Il dispositivo è alimentato-su nel modo di funzionamento normale con l'OS dentro
modo del comparatore, una soglia di temperatura di °C 80 ed isteresi di
°C 75, di modo che può essere usato come termostato autonomo con quelli
poin stabilito predefinito di temperatura
Applicazioni:
• sostituzione del Pin-per-perno per lo standard industriale LM75 e le offerte
una risoluzione migliore di temperatura di 0,125 °C e specificazione di
una singola parte sopra la gamma dell'alimentazione elettrica da 2,8 V a 5,5 V.
• Piccoli 8 tipi del pacchetto del perno: SO8 e TSSOP8
• Interfaccia di I2C-bus con fino a 8 dispositivi sullo stesso bus
• Gamma dell'alimentazione elettrica da 2,8 V a 5,5 V
• Gamma di temperature – da °C 55 a °C +125
• 11 hanno morso l'ADC che offre una risoluzione della temperatura di 0,125 °C
• Accuratezza di temperatura di:
°C ±2 – da °C 25 a °C +100
°C ±3 – da °C 55 a °C +125
• Punti di regolazione programmabili della soglia e di isteresi di temperatura
• Una corrente del rifornimento di 3,5 mA nel modo di arresto per potere
conservazione
• Operazione autonoma come termostato a ciclo iniziale.
• La protezione di ESD supera 2000 V HBM per JESD22-A114,
200 V millimetro per JESD22-A115 e 1000 V CDM per JESD22-C101
• La prova del fermo-su è fatta a JESDEC JESD78 standard che
Specifiche:
|
