ALIMENTI IL DRIVER IC STPS3L60U - STMICROELECTRONICS DEL LED - RADDRIZZATORE DI SCHOTTKY DI POTERE
| Alta luce: |
driver principale CI della matrice,driver principale offline CI |
||
|---|---|---|---|
Dettaglio rapido:
RADDRIZZATORE DI SCHOTTKY DI POTERE
Descrizione:
Raddrizzatore assiale e di superficie di Schottky di potere del supporto adatto per le alimentazioni elettriche di modo del commutatore e la CC ad alta frequenza ai convertitori di CC. Imballato in DO-201AD, DO-15 e SMB, questo dispositivo è inteso per uso nella bassa tensione, in invertitori ad alta frequenza e nei piccoli caricabatterie.
Per le applicazioni dove ci sono vincoli dello spazio, per esempio caricabatteria delle Telecomunicazioni.
Applicazioni:
■PERDITE DI COMMUTAZIONE TRASCURABILI
■RESISTENZA TERMICA BASSA
■LA CAPACITÀ DELLA VALANGA HA SPECIFICATO
Specifiche:
| Schede | STPS3L60 |

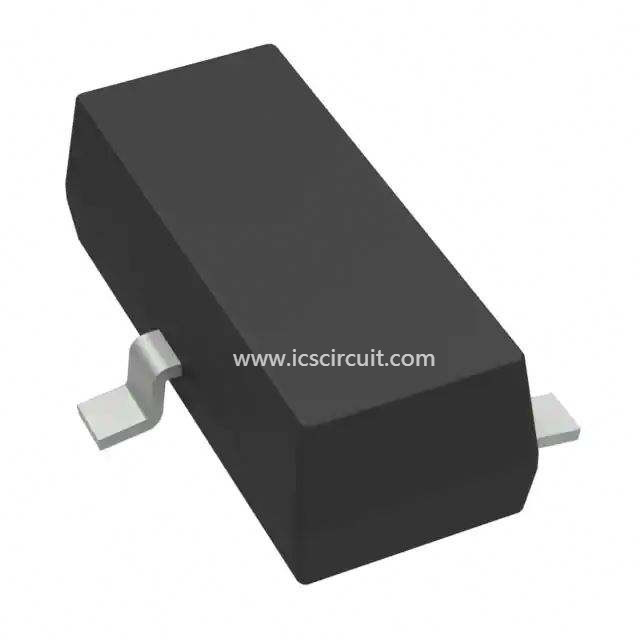

| Foto del prodotto | STPS2H100UY |
| Altri documenti relativi | STPS3L60 osservano tutte le specifiche |
| Imballaggio di serie | 2.500 |
| Categoria | Prodotti a semiconduttori discreti |
| Famiglia | Diodi, raddrizzatori - singoli |
| Serie | - |
| Imballaggio | Nastro & bobina (TR) |
| Tipo del diodo | Schottky |
| Tensione - inverso di CC (Vr) (massimo) | 60V |
| Corrente - media rettificata (Io) | 3A |
| Tensione - di andata (Vf) (massimo) @ se | 620mV @ 3A |
| Velocità | Recupero veloce =< 500ns=""> 200mA (Io) |
| Tempo di recupero inverso (trr) | - |
| Corrente - perdita inversa @ Vr | 150µA @ 60V |
| Capacità @ Vr, F | - |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | DO-214AA, SMB |
| Pacchetto del dispositivo del fornitore | SMB |
| Altri nomi | 497-6584-2 STPS3L60U-ND |
