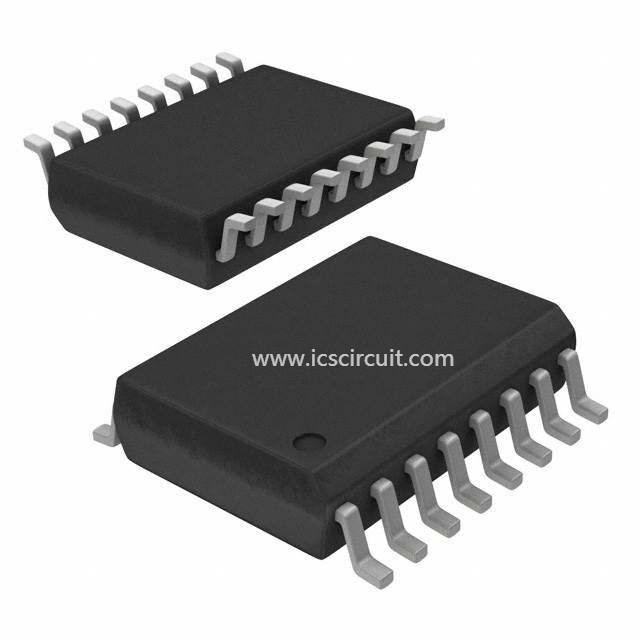

Driver corrente a doppio canale IC Led Matrix Offline TLE7241E del solenoide di controllo

Dettaglio rapido:

Constant Current Control Solenoid Driver a doppio canale

Descrizione:

Il TLE 7241E è un driver corrente costante a doppio canale del solenoide di controllo con i transistor di potenza integrati di DMOS. La corrente del carico medio può essere programmata ad un valore nell'ordine di 0 mA - 1000 mA (con una 1 resistenza esterna di senso di Ω) con 10 bit di risoluzione. La corrente del carico è controllata facendo uso di uno schema di controllo hysteretic con un valore programmabile di isteresi. Una forma d'onda triangolare «di tremore» può essere sovrapposta sulla forma d'onda corrente di commutazione per migliorare la funzione di trasferimento del solenoide. L'ampiezza e la frequenza della forma d'onda di tremore sono programmabili dall'interfaccia di SPI. Il dispositivo è protetto da danno dovuto sovracorrente, la sovratensione e le circostanze a temperatura eccessiva e può diagnosticare e riferire i carichi aperti, i carichi messi ed i carichi messi a terra.

Nota: Un diodo libero spingente esterno deve essere fornito quando facendo uso del TLE 7241E nel modo di controllo corrente costante, altrimenti IC sarà danneggiato.

Per migliore accuratezza, una tensione esterna di riferimento di 2,5 V dovrebbe essere assicurata al perno di riferimento. Il TLE 7241E inoltre comprende una tensione interna di riferimento di 2,5 V, che può essere selezionata collegando il perno di riferimento per frantumare. La selezione di tensione di riferimento (interna o esterna) può essere verificata via l'interfaccia di SPI.

Applicazioni:

•Due completamente - canali indipendenti

•Transistor integrati di N-Manica DMOS

•Corrente media programmabile con risoluzione pungente 10 via SPI

– Gamma di Iavg = (tipico) 0 - 1000 mA

•Tremore sovrapposto programmabile

– Frequenza programmabile (41 hertz - 1 chilociclo di tipo)

– Programmabile tipo del mVpp di ampiezza (12,5 - 390)

– Programmabile tipo del mVpp di isteresi (40 - 110)

•Interfaccia e controllo

– margherita di SPI di 16 bit (interfaccia periferica di serie) chainable

– Un singolo perno «di difetto» per disattivare entrambi i canali e per risistemare i registri programmabili di entrambi i canali

– Ingresso/uscita compatibile di logica V di 3,3 e di 5,0 V

– Il contenuto di tutti i registri può essere verificato via SPI

– Operazione con o senza riferimento esterno possibile

•Protezione

– Sovracorrente

– Sovratensione

– Temperatura eccessiva

•Sistemi diagnostici

– Sovracorrente/solenoide messo

– Temperatura eccessiva

– Carico aperto

– Breve a terra

•Prodotto verde (RoHS compiacente)

•La CEA si è qualificata

Specifiche:
