LM4050AIM3-2.5 - TEXAS INSTRUMENTS - RIFERIMENTO DI TENSIONE DELLO SCAMBIO DI MICROPOWER DI PRECISIONE
| Alta luce: | circuito del driver principale potere,driver principale CI della matrice | ||
|---|---|---|---|
Dettaglio rapido:
Riferimento di tensione dello scambio di Micropower di precisione
Descrizione:
L'ideale per le applicazioni critiche dello spazio, il riferimento di tensione di precisione LM4050 è disponibile (3 millimetri x1.3 millimetro) nel pacchetto sotto-miniatura del superficie-supporto SOT-23. La progettazione di LM4050 elimina l'esigenza di un condensatore di stabilizzazione esterno mentre assicura la stabilità con tutto il carico capacitivo, così rendendo il LM4050 di facile impiego. Avanzi la riduzione dello sforzo di progettazione è la disponibilità di parecchie tensioni di ripartizione inverse fisse: 2.048V, 2.500V, 4.096V, 5.000V, 8.192V e 10.000V. Gli aumenti correnti minimi di funzionamento da µA 60 per il LM4050-2.0 a µA 100 per il LM4050-10.0. Tutte le versioni hanno una corrente massima di funzionamento di 15 mA.
Il LM4050 utilizza la disposizione inversa di tensione di ripartizione dello zener-zap e del fusibile durante la specie del wafer per assicurare che le parti principali abbiano un'accuratezza di migliore di ±0.1% (grado di A) a 25˚C.
Correzione di curvatura della deriva di temperatura di riferimento di Bandgap ed impedenza dinamica bassa assicurare accuratezza inversa stabile di tensione di ripartizione sopra una vasta gamma di temperature di funzionamento e di correnti.
Tutti i gradi ed opzioni di tensione del LM4050 sono disponibili sia in una gamma di temperature industriale (−40˚C che +85˚C) e una gamma di temperature estesa (−40˚C e +125˚C).
Applicazioni:
piccoli pacchetti di n: SOT-23
nessun condensatore dell'uscita di n ha richiesto
la n tollera i carichi capacitivi
la n ha riparato le tensioni di ripartizione inverse di 2.048V, 2.500V,
4.096V, 5.000V, 8.192V e 10.000V
Specifiche:
| Schede | LM4050 |

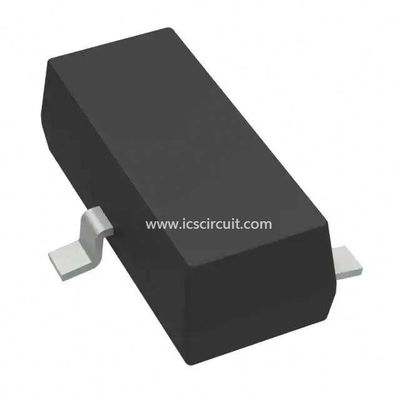

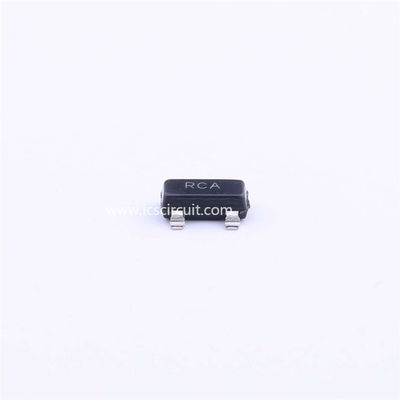

| Foto del prodotto | SOT-23 |
| Moduli di formazione del prodotto | Selezione dei riferimenti di tensione |
| Progettazione/specificazione di PCN | Legame 14/May/2013 del cavo del Cu |
| Imballaggio di serie | 1 |
| Categoria | Circuiti integrati (CI) |
| Famiglia | PMIC - Riferimento di tensione |
| Serie | - |
| Imballaggio | Tagli il nastro (CT) |
| Tipo di riferimento | Scambio, precisione |
| Tensione - uscita | 2.5V |
| Tolleranza | ±0.1% |
| Coefficiente di temperatura | 50ppm/°C |
| Tensione - input | - |
| Numero dei canali | 1 |
| Corrente - catodo | 60µA |
| Corrente - tranquillo | - |
| Corrente - uscita | 15mA |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | TO-236-3, SC-59, SOT-23-3 |
| Pacchetto del dispositivo del fornitore | SOT-23-3 |
| Altri nomi | LM4050AIM3-2.5CT |
