MC33063AQDRQ1 - TEXAS INSTRUMENTS - 1.5-A REGOLATORE di COMMUTAZIONE del PICCO BOOST/BUCK/INVERTING
Alta luce: |
driver principale CI della matrice,driver principale offline CI |
---|
Dettaglio rapido:
1.5-A REGOLATORE di COMMUTAZIONE del PICCO BOOST/BUCK/INVERTING
Descrizione:
Il MC33063A è IC di facile impiego che contiene tutti i circuiti primari stati necessari per la costruzione dei convertitori cc-cc semplici. Il dispositivo soprattutto consiste di un riferimento a temperatura compensata interno, di un comparatore, di un oscillatore, di un regolatore di PWM con la limitazione corrente attiva, di un driver e di un commutatore di uscita a corrente forte. Quindi, il dispositivo richiede le componenti esterne minime di costruire i convertitori nella spinta, in dollaro e nell'inversione delle topologie.
Il MC33063A è caratterizzato per l'operazione – da 40°C a 125°C.
Applicazioni:
• Qualificato per le applicazioni automobilistiche
• Ampia gamma di tensione in ingresso… 3 V - 40 V
• Corrente ad alto rendimento… fino a 1,5 A del commutatore
• Tensione in uscita regolabile
• Frequenza dell'oscillatore… fino a 100 chilocicli
• Riferimento interno… 2% di precisione
• Limitazione corrente di cortocircuito
• Corrente standby bassa
Specifiche:
Schede | MC33063A-Q1 |
Foto del prodotto | 8-SOIC |
Imballaggio di serie | 2.500 |
Categoria | Circuiti integrati (CI) |
Famiglia | PMIC - Regolatori di tensione - regolatori di commutazione di CC di CC |
Serie | - |

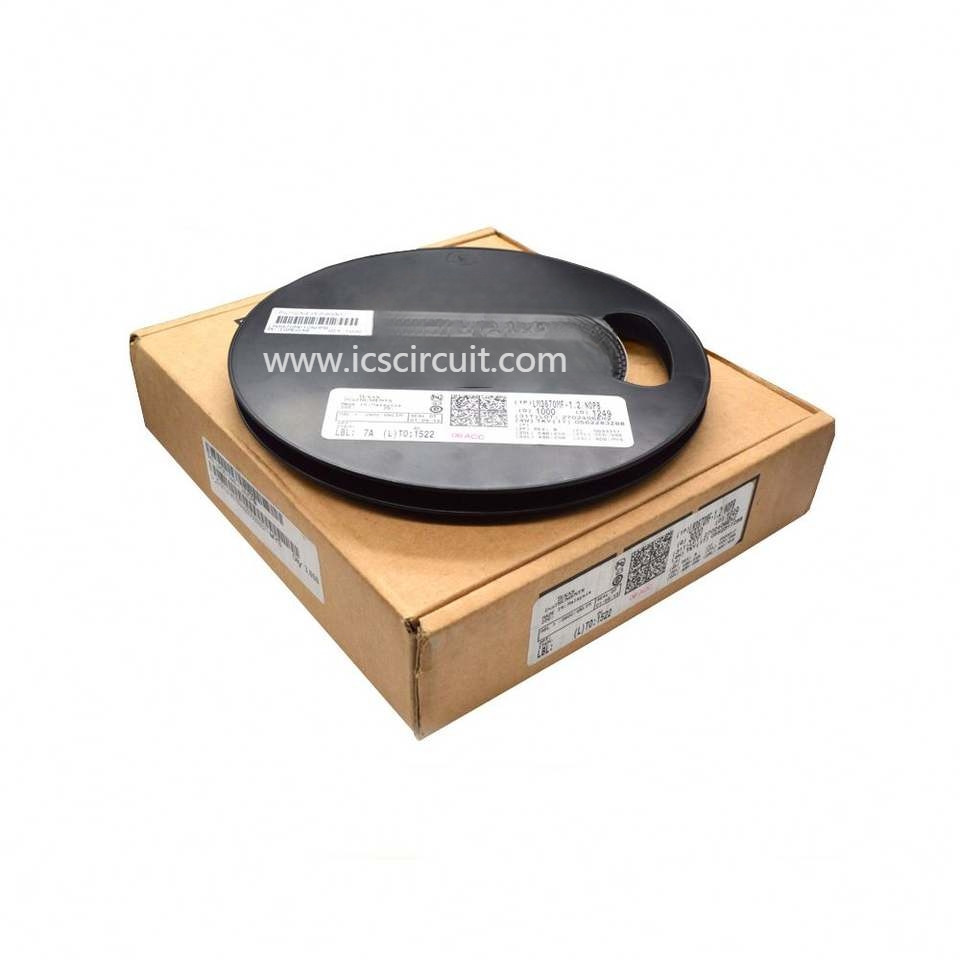

Imballaggio | Nastro & bobina (TR) |
Tipo | Scendere (dollaro), aumenti (spinta), invertendo |
Tipo dell'uscita | Regolabile |
Numero delle uscite | 1 |
Tensione - uscita | 1,25 V ~ 40 V |
Tensione - input | 3 V ~ 40 V |
Tipo di PWM | - |
Frequenza - commutazione | 100kHz |
Corrente - uscita | 1.5A |
Raddrizzatore sincrono | Nessun |
Temperatura di funzionamento | -40°C ~ 125°C |
Montaggio del tipo | Supporto di superficie |
Pacchetto/caso | 8-SOIC (0,154", larghezza di 3.90mm) |
Pacchetto del dispositivo del fornitore | 8-SOIC |
Pagina del catalogo | 888 (CN081 PDF) |
Altri nomi | 296-18690-2 |
