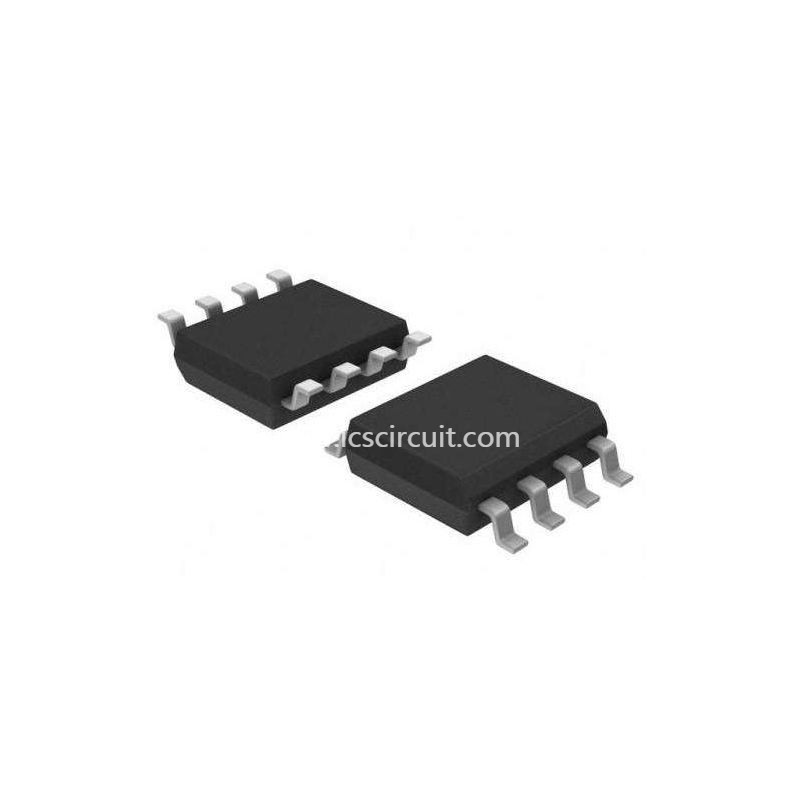

La distribuzione di energia limitata corrente di IC TPS2068DGNR commuta ROHS

Dettaglio rapido:

CURRENT-LIMITED, POWER-DISTRIBUTION COMMUTA

Descrizione:

I commutatori di elettrico distribuzione di TPS206x sono intesi per le applicazioni dove i carichi ed i cortocircuiti capacitivi pesanti sono probabili essere incontrati. Questo dispositivo comprende 70 interruttori di accensione del MOSFET di N-Manica del mΩ per i sistemi di elettrico distribuzione che richiedono i singoli o interruttori di accensione doppi in un singolo pacchetto. Ogni commutatore è controllato da una logica permette all'input. L'azionamento del portone è fornito da una pompa di carica interna destinata per controllare i tempi di aumento dell'interruttore di accensione ed i tempi di caduta di minimizzare gli impulsi correnti durante la commutazione. La pompa di carica non richiede componenti esterne e permette l'operazione dai rifornimenti bassi quanto 2,7 V.

Quando il carico prodotto supera la soglia di corrente-limite o un breve è presente, il dispositivo limita la corrente d'uscita ad un livello sicuro commutando in un modo costante-corrente, tirante il minimo dell'uscita di logica di sovracorrente (OCx).

Quando i sovraccarichi ed i cortocircuiti pesanti continui aumentano la dissipazione di potere nel commutatore, inducente la temperatura di giunzione ad aumentare, un circuito di protezione termica ha chiuso il commutatore per impedire il danno. Il recupero da un arresto termico è automatico una volta che il dispositivo si è raffreddato sufficientemente. I circuiti interni assicurano che il commutatore rimanga fuori finché la tensione in ingresso valida non sia presente. Il limite corrente è in genere 2,1 A.

Applicazioni:

• un MOSFET lato alto di 70 mΩ

• corrente continua 1.5-A

• Protezione di cortocircuito e del termale

• Limite corrente accurato (1,6 un min, 2,6 A massimi)

• Raggio d'azione: 2,7 V - 5,5 V

• 0,6 volte tipiche di spettrografia di massa aumento

• Serrata di Undervoltage

• Rapporto d'incidente di Deglitched (OC)

• Nessun impulso errato di OC durante il potere su

• corrente massima dell'alimentazione di riserva 1-µA

• Didascalia corrente inversa

• Gamma di temperature TPS2060/64: 0°C a 70°C

• Gamma di temperature TPS2068/69: - 40°C a 85°C

• Protezione di ESD

• L'UL ha elencato – no. E169910 dell'archivio

Specifiche:
