Singolo interruttore di accensione dell'interfaccia parallela della scanalatura di TPS2212IDB per le scanalature di tessera PC

Dettaglio rapido:

SINGLE-SLOT, INTERRUTTORE DI ACCENSIONE DELL'INTERFACCIA PARALLELA PER LE SCANALATURE DI TESSERA PC DI POTERE BASSO

Descrizione:

Il commutatore dell'elettrico interfaccia della tessera PC TPS2212 fornisce una soluzione integrata della elettrico gestione per una singola tessera PC di potere basso. Tutti MOSFETs discreti di potere, una sezione di logica, la limitazione corrente e la protezione termica per controllo della tessera PC si combinano su un singolo circuito integrato, facendo uso del processo di Texas Instruments LinBiCMOS. Il circuito permette la distribuzione di potere della carta 3.3-V, 5-V e/o 12-V ed è compatibile con molti regolatori di PCMCIA. La caratteristica dilimitazione elimina l'esigenza dei fusibili, che riduce il conteggio componente e migliora l'affidabilità. la segnalazione di Corrente-limite può guidare l'utilizzatore isolare un errore del sistema alla tessera PC.

Il TPS2212 caratterizza un modo a bassa tensione 3.3-V che tiene conto 3.3-V che commuta senza l'esigenza di 5 V. Bias che il potere può essere derivato gli input da 3.3-V o da 5-V. Ciò facilita le progettazioni di sistema a bassa potenza quali lo sleep mode ed il modo dell'impaginatore, dove soltanto 3,3 V sono disponibili.

L'attrezzatura dell'estremità per il TPS2212 include i computer portatili, i desktop computer, i palmari (PDAs), le macchine fotografiche digitali ed i lettori di codice a barre. Questo dispositivo è ben adattato per quelle applicazioni che devono limitare il potere fornito alla tessera PC dovuto i vincoli dell'alimentazione elettrica. In molte applicazioni, quali i computer della palma, il sistema non può assegnare più di 200 mA di corrente ad una scanalatura di tessera PC. Per queste applicazioni di potere più basso, il TPS2212 fornisce lo stesso livello avanzato di protezione come il TPS2211 provvede alle applicazioni di più alto potere

Applicazioni:

VCC completamente integrato e commutazione di Vpp per l'interfaccia del  della tessera PC della Unico scanalatura di potere basso

RDS basso (sopra) (160-mΩ VCC commuta)

Limite a corrente debole, tipo di 450 mA (VCC)

modo a bassa tensione 3.3-V

il rifornimento 12-V può essere disattivatoe eccetto durante la programmazione istantanea 12-V

Cortocircuito e protezione termica

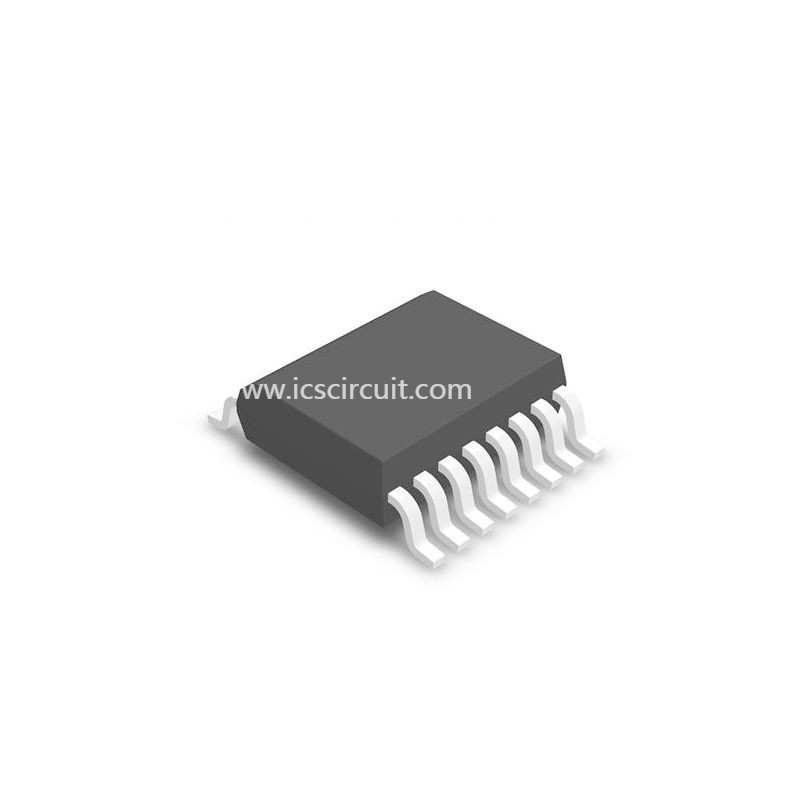

Economia di spazio 16-Pin SSOP (DB)

Compatibile con le tessere PC 3.3-V, 5-V e 12-V

Rottura-Prima-faccia la commutazione

Le applicazioni tipiche includono: Incavi della tessera PC di PCMCIA in PDAs, in PBXs, in lettori di codice a barre, nel flash compatto ed in smart card
