Circuiti del TI TPS3705-33DR Integrated Microprocessor Supervisory

Dettaglio rapido:

CIRCUITI DI SORVEGLIANZA DELL'UNITÀ DI ELABORAZIONE CON ELETTRICO INSUCCESSO

Descrizione:

I TPS3705, la famiglia TPS3707 dei supervisori di rifornimento-tensione del microprocessore forniscono l'inizializzazione del circuito ed il controllo della sincronizzazione, soprattutto per DSP ed ai i sistemi basati a unità di elaborazione.

Durante l'acceso, la RISISTEMAZIONE è asserita quando la tensione di rifornimento VDD diventa più superiore a 1,1 V. Thereafter, il supervisore di tensione di rifornimento controlla VDD e tiene attivo RISISTEMATO finchè VDD rimane sotto la tensione VIT+ della soglia. Un temporizzatore interno ritarda il ritorno dell'uscita allo stato inattivo (alto) per assicurare la risistemazione di sistema adeguata. Il tempo di ritardo, spettrografia di massa del tdtyp= 200, inizio dopo VDDhas aumentato sopra la tensione VIT+ della soglia. Quando le cadute di tensione del rifornimento sotto la tensione VIT- della soglia, l'uscita diventa ancora attive (minimo). Nessuna componente esterna è richiesta. Tutti i dispositivi di questa famiglia hanno una tensione VIT- della soglia di fisso-senso fissata da un divisore di tensione interno.

I dispositivi di TPS3707-xx e di TPS3705-xx comprendono un input di ripristino manuale, il sig. Un a basso livello al SIG. cause HA RISISTEMATO per diventare attivo.

Le famiglie di TPS370x-xx integrano un comparatore di elettrico insuccesso che può essere usato per rilevazione della basso batteria, avvertimento di elettrico insuccesso, o per il controllo dell'alimentazione elettrica all'infuori dell'alimentazione principale.

I dispositivi di TPS3705-xx hanno un temporizzatore di cane da guardia che è avviato periodicamente da una transizione positiva o negativa a WDI. Quando il sistema di sorveglianza non riesce a ridare l'avvio al circuito del cane da guardia all'interno dell'intervallo di intervallo, il tt (fuori) = 1,6 la s, WDO diventa attivo. Questo evento inoltre reinitializes il temporizzatore di cane da guardia. Lasciando WDI disgiunto disattiva il cane da guardia.

I dispositivi di TPS3707-xx non hanno la funzione del cane da guardia, ma comprendono una RISISTEMAZIONE ad alto livello dell'uscita.

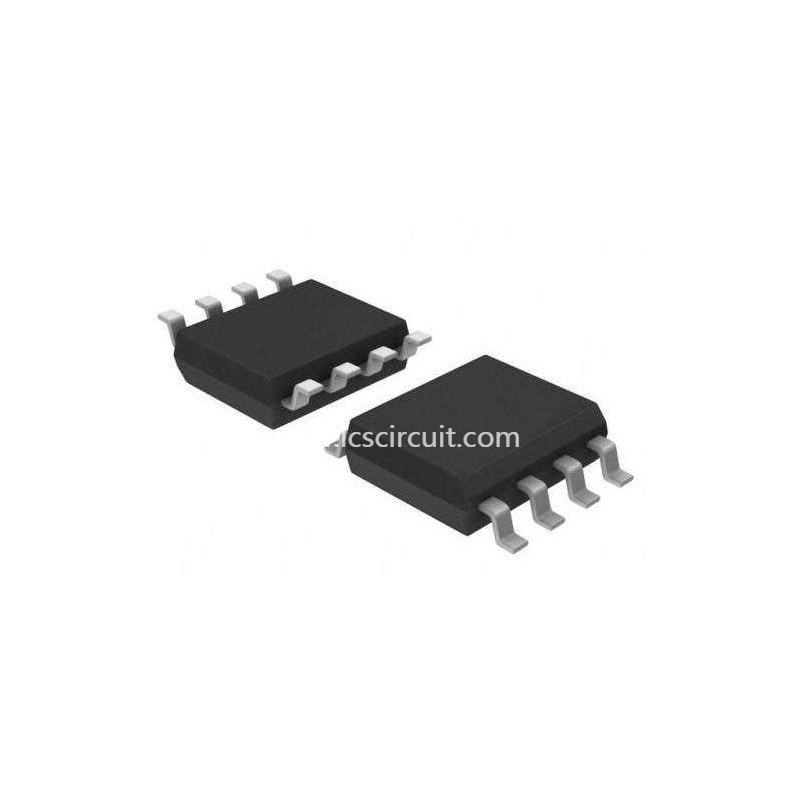

Lo spettro del prodotto è progettato per le tensioni di rifornimento di 2,5 V, di 3 V, di 3,3 V e di 5 V. I circuiti sono disponibili in qualsiasi 8 perno MSOP o pacchetti standard di SOIC. I TPS3705, i dispositivi TPS3707 sono caratterizzati per l'operazione sopra una gamma di temperature – di 40°C a 85°C.

Applicazioni:

Generatore risistemato acceso con un tempo di ritardo fisso di 200 spettrografia di massa, non esterno

Condensatore stato necessario

Di controllo di tensione di rifornimento di precisione 2,5 V, 3 V, 3,3 V e 5 V

Pin-Per-Pin compatibile con il MAX705 con le serie MAX708

Temporizzatore di cane da guardia integrato (TPS3705 soli)

Di controllo di tensione per Elettrico insuccesso o avvertimento della Basso batteria

Una corrente massima del rifornimento di µA 50

Pacchetti MSOP-8 e SO-8

Gamma di temperature. – 40°C a 85°C

Specifiche:
