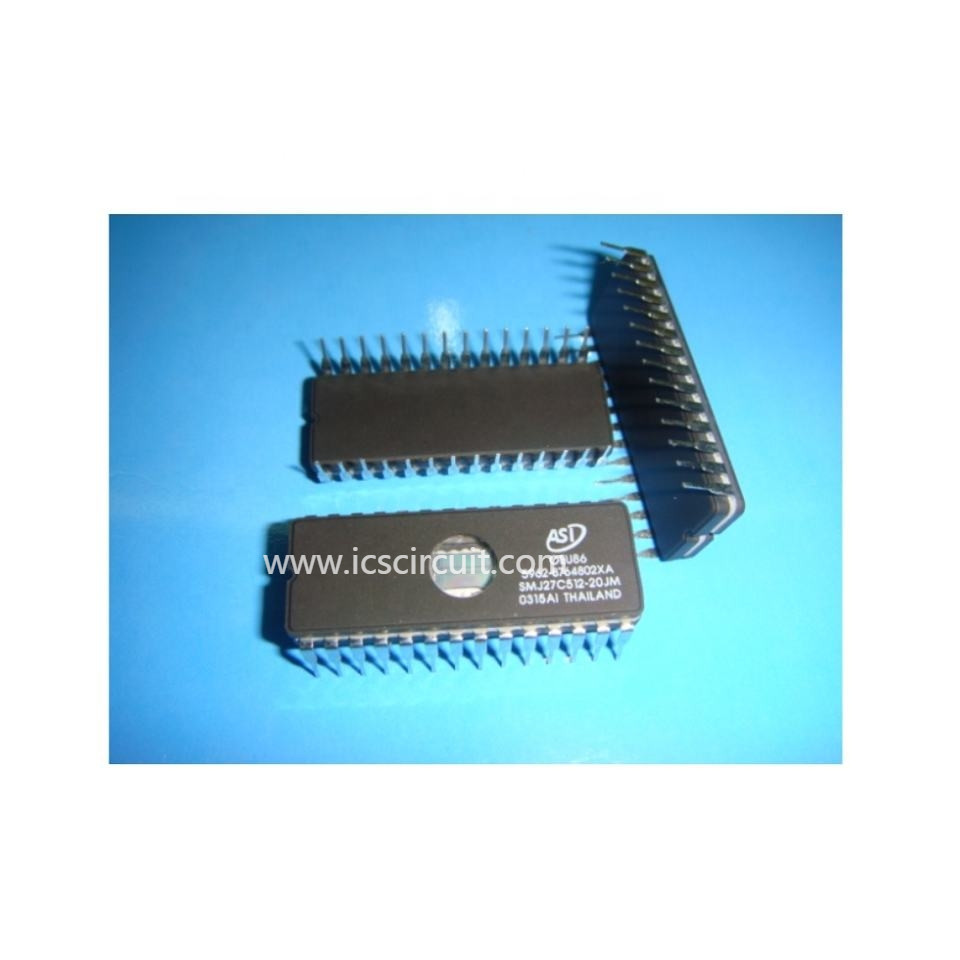

CHIP PROGRAMMABILE SMJ27C512-20JM - AUSTIN SEMICONDUCTOR, INC. DI IC - PROM CANCELLABILE UV
| Alta luce: |
circuiti integrati di CI,chip programmabili di CI |
||
|---|---|---|---|
Dettaglio rapido:
PROM cancellabile UV
Descrizione:
La serie SMJ27C256 è un insieme di 262.144 pungente, ultravioletlight cancellabile, elettricamente PROM. Questi dispositivi sono fabbricati facendo uso di tecnologia CMOS del risparmio di energia per l'interfaccia ad alta velocità e semplice con il MOS ed i circuiti bipolari. Tutti gli input (immissioni dei dati comprese di programma) possono essere determinati dalla serie 54 circuiti di TTL senza l'uso delle resistenze pullup esterne. Ogni uscita può determinare un circuito di TTL di serie 54 senza resistenze esterne. I emissioni dei dati sono stato 3 per il collegamento dei dispositivi multipli ad un bus comune. Lo SMJ27C256 è perno-compatibile con 28 ROM ed EPROMs del perno 256K. È offerto 600mil di un in un pagackage ceramico linea doppia (suffisso di J) valutato per l'operazione da -55°C a 125°C.
Poiché questo EPROM funziona a partire da un singolo rifornimento 5V (nel modo di lettura), è ideale per uso nei sistemi su microelaboratore. Altro un rifornimento (13V) è necessario per programmare.
Tutti i segnali di programmazione sono livello di TTL. Questo dispositivo è programmabile dalla ROTTURA! Algoritmo di programmazione di impulso.
La ROTTURA! L'algoritmo di programmazione di impulso usa un VPP di 13V e un VCC di 6.5V per un tempo di programmazione nominale di quattro secondi. Per la programmazione fuori del sistema, i programmatori attuali del EPROM possono essere usati. Le posizioni possono essere programmate separatamente, in blocchi, o a caso.
Applicazioni:
• 32.768 x 8 organizzati
• Singola alimentazione elettrica di +5V ±10%
• Pin-compatibile con le ROM 256K ed i EPROM attuali
• Tutti gli input/produce completamente TTL compatibile
• Tecnologia CMOS del risparmio di energia
• ROTTURA ad alta velocità stessa! Programmazione di impulso
• 3 amplificatori di uscita dello stato
• la CC 400-mV ha assicurato l'immunità di rumore con i carichi di TTL dello standarad
• Un'immunità di Latchup di 250 mA su tutti i perni dell'uscita e dell'input
• Dissipazione di potere basso (livelli di ingresso di CMOS)
3Active - caso peggiore 165mW
3Standby - 1.7mW caso peggiore (livelli dell'CMOS-input)
Specifiche:
| numero del pezzo. | SMJ27C512-20JM |
| Produttore | Austin Semiconductor, inc. |
| abilità del rifornimento | 10000 |
| datecode | 10+ |
| pacchetto | QFP |
| osservazione | nuove ed azione originali |
