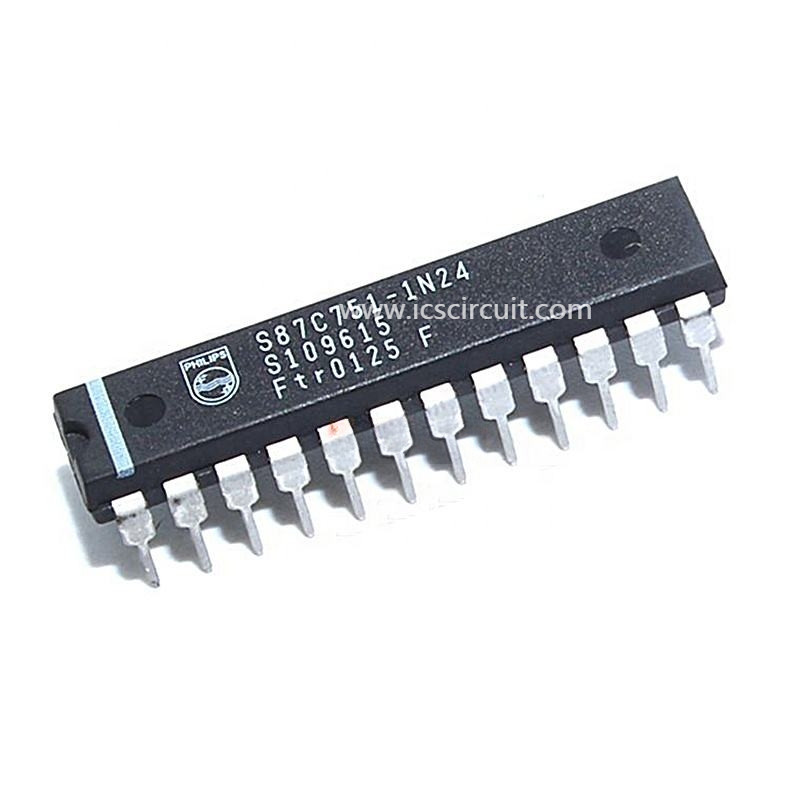

Unità S87C751 del microcontroller di MCU - - famiglia 2K/64 OTP/ROM, I2C, conteggio del microcontroller di 8 bit 80C51 di perno basso
| Alta luce: |
micro unità di regolatore,microcontroller del microchip |
||
|---|---|---|---|
Dettaglio rapido:
famiglia 2K/64 OTP/ROM, I2C, conteggio del microcontroller di 8 bit 80C51 di perno basso
Descrizione:
Il 83C751/87C751 offre i vantaggi dell'architettura 80C51 in un piccolo pacchetto ed a basso costo.
Il microcontroller 8XC751 è fabbricato con tecnologia CMOS ad alta densità. il substrato epitassiale minimizza la sensibilità del fermo-su di CMOS.
Il 8XC751 contiene 2k una ROM del × 8 (83C751) il EPROM (87C751), a
64 × 8 RAM, 19 linee dell'ingresso/uscita, un contatore della automatico-ricarica di 16 bit/temporizzatore, una cinque-fonte, struttura di interruzione livellata di fisso-priorità, un'interfaccia inter integrata bidirezionale del bus seriale del circuito (I2C) e un oscillatore del su chip.
L'interfaccia bus inter integrata a bordo del circuito (I2C) permette
8XC751 da funzionare come dispositivo dello schiavo o matrice sulla rete di piccola zona di I2C. Questa capacità facilita l'espansione di RAM e dell'ingresso/uscita, l'accesso a EEPROM, la comunicazione dell'unità di elaborazione--unità di elaborazione e l'interfaccia efficiente ad un'ampia varietà di unità periferiche dedicate di I2C.
Applicazioni:
• 80C51 ha basato l'architettura
• Interfaccia Inter integrata del bus seriale del circuito (I2C)
• Dimensioni del piccolo pacchetto
– 24 IMMERSIONI del perno (IMMERSIONE scarna di 300 mil «")
– 24 perni restringere il piccolo pacchetto del profilo
– 28 perno PLCC
• 87C751 disponibile in pacchetti di plastica programmabili di una volta
• Ampia gamma di frequenza dell'oscillatore
• Basso consumo energetico:
– Operazione normale: di meno che 11mA @ 5V, 12MHz
– Modo in ozio
– Spenga il modo
• 2k ROM del × 8 (83C751)
2k × 8 EPROM (87C751)
• 64 × 8 RAM
• contatore/temporizzatore reloadable automatici di 16 bit
• Temporizzatore di tasso fisso
• Unità di elaborazione booleana
• CMOS e TTL compatibili
• Ben adattato per la sostituzione di logica, il consumatore e le applicazioni di industriale
• Uscite dell'azionamento del LED
Specifiche:
| numero del pezzo. | S87C751 |
| Produttore | |
| abilità del rifornimento | 10000 |
| datecode | 10+ |
| pacchetto | PLCC |
| osservazione | nuove ed azione originali |
