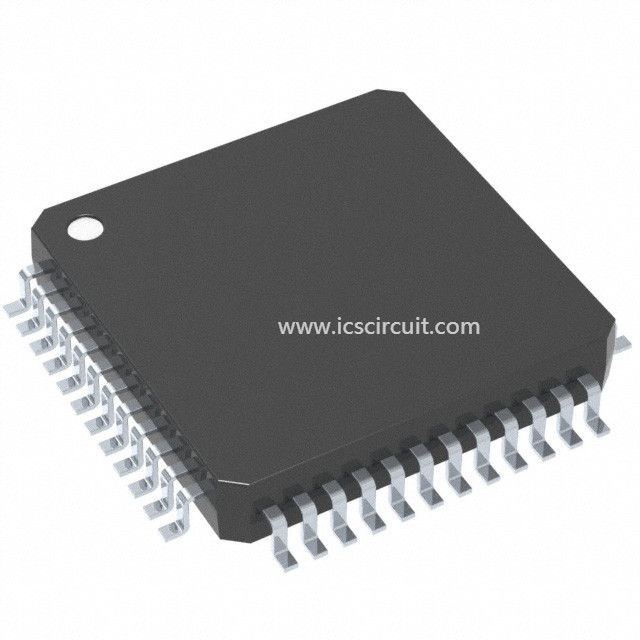

Microcontroller del bit SAB80C166-S CMOS dell'unità 16 del microcontroller dei moduli MCU

Dettaglio rapido:

Microcontroller ad alto rendimento di 16 bit di CMOS

Descrizione:

I derivati di C167CR sono derivati di rendimento elevato della famiglia C166 dei microcontroller monochip completi di CMOS. Combinano l'alta prestazione del CPU (fino a 16,5 milione istruzioni al secondo) con alta funzionalità periferica e le IO-capacità migliorate. Inoltre forniscono la generazione di orologio via PLL ed i vari moduli di memoria del su chip quali la ROM di programma, RAM interno e l'estensione RAM.

Applicazioni:

• CPU di 16 bit di rendimento elevato con la conduttura 4-Stage

– 80/60 di volta di ciclo di istruzione di NS all'orologio del CPU da 25/33 di megahertz

– 400/303 di moltiplicazione di NS (16 bit) del × 16, 800/606 di divisione di NS (32/16 bit)

– Facilità booleane migliorate di manipolazione di bit

– Istruzioni supplementari sostenere HLL ed i sistemi operativi

– Progettazione basata sui registri con le banche di registro variabili multiple

– Supporto di commutazione di contesto del Unico ciclo

– Area del registro di funzione speciale del Su chip da 1024 byte

• sistema di interruzione 16-Priority-Level con 56 fonti, basso Campione ordine a 40/30 di NS

• Da facilità guidate da interruzione del trasferimento di dati del Unico ciclo di 8-Manica via

Regolatore di evento periferico (PEC)

• Generazione di orologio via il su chip PLL (fattori 1:1.5/2/2.5/3/4/5), via prescaler o via l'input di orologio diretto

• Moduli di memoria del Su chip

– Un Su chip RAM interno (IRAM) da 2 kbyte

– Estensione RAM (XRAM) del Su chip da 2 kbyte

– 128/32 di ROM della maschera del Su chip dei kbyte

• Moduli periferici del Su chip

– convertitore di A/D del bit 16-Channel 10 con tempo programmabile di conversione giù a 7,8 µs

– Il bloccaggio due 16-Channel/confronta le unità

– unità di 4-Channel PWM

– Due unità per tutti gli usi multifunzionali del temporizzatore con 5 temporizzatori

– Due canali di serie (sincroni/asincroni ed Alto-Velocità-sincroni)

– Il Su chip PUÒ collegare mediante interfaccia (Rev. 2.0B attivo) a 15 oggetti del messaggio

(SCATOLA piena/LATTA di base)

• Spazio per l'indirizzo esterno di fino a 16 MBYTE per il codice ed i dati

– Caratteristiche esterne programmabili del bus per le gamme di indirizzo differenti

– L'indirizzo/esterni multiplexati o demultiplexati canale omnibus di dati con l'8 bit o la larghezza del canale omnibus di dati di 16 bit

– Cinque segnali Chip-scelti programmabili

– Tenga e Tenuta-riconosca il supporto di arbitraggio del bus

• Giri al minimo e spenga i modi

• Temporizzatore di cane da guardia e cane da guardia programmabili dell'oscillatore

• Fino a 111 linea per tutti gli usi dell'ingresso/uscita, parzialmente con le soglie e l'isteresi introdotte selezionabili

• Di sostegno da una vasta gamma di strumenti di sviluppo come i compilatori C,

Pacchetti del macroassemblatore, emulatori, comitati di valutazione, HLL-debugger, simulatori, disassemblatori dell'analizzatore di logica, bordi di programmazione

• Programma caricatore del Su chip

• pacchetto di 144-Pin MQFP

• 176-Pin BGA Package1
