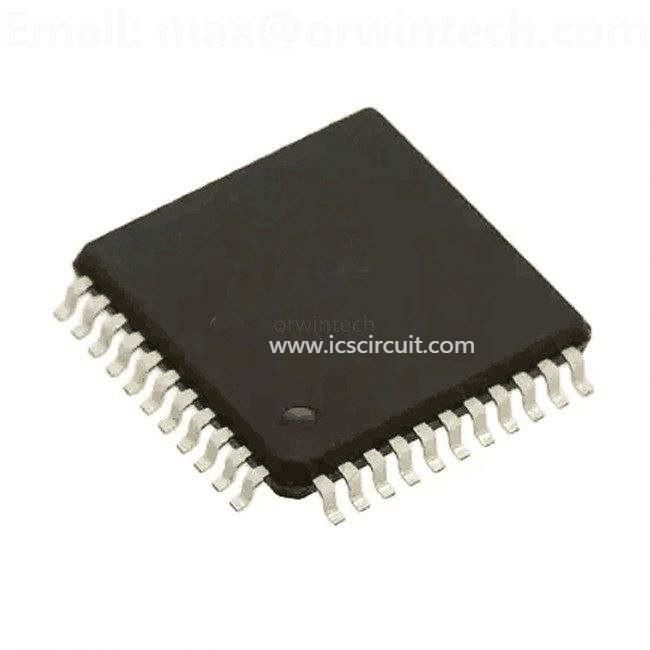

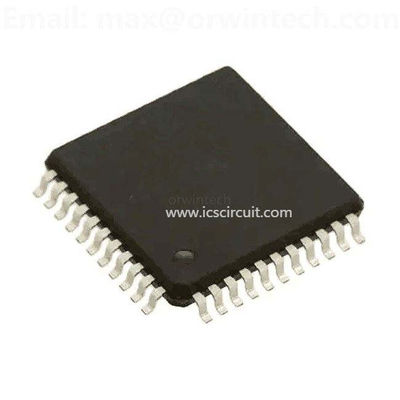

Microcontroller programmabile ATMEGA164P-20AU di memoria flash 16KB

Dettaglio rapido:

microcontroller di 8 bit con 16/32/64 di flash programmabile del In-sistema di byte di K

Descrizione:

Il ATmega164P/324P/644P è un microcontroller a bassa potenza di 8 bit di CMOS basato sull'AVR ha migliorato l'architettura di RISC. Eseguendo le istruzioni potenti in un singolo ciclo di clock, il ATmega164P/324P/644P raggiunge le capacità di lavorazione che si avvicinano a 1 MIPS per megahertz permettendo che l'analista programmatore ottimizzi il consumo di energia contro la velocità di elaborazione.

Applicazioni:

• Microcontroller ad alto rendimento e a bassa potenza di 8 bit di AVR®

• Architettura avanzata di RISC

– 131 istruzione potente – la maggior parte della esecuzione del ciclo dell'Unico orologio

– 32 x 8 registri funzionanti per tutti gli usi

– Completamente funzionamento statico

– Fino a 20 MIPS di capacità di lavorazione a 20 megahertz

– moltiplicatore del ciclo del Su chip 2

• Memorie non volatili di dati e di programma

– I byte di 16/32/64 di K del flash Auto-programmabile del In-sistema

Resistenza: 10.000 scriva/per cancellare i cicli

– Sezione facoltativa di codice dello stivale con i pezzi indipendenti della serratura

In-sistema che programma dal programma dello stivale del Su chip

Vero Leggere-Mentre-scriva l'operazione

– 512B/1K/2K byte EEPROM

Resistenza: 100.000 scriva/per cancellare i cicli

– 1/2/4K byte SRAM interno

– Serratura di programmazione per sicurezza del software

• Interfaccia di JTAG (campione 1149,1 di IEEE compiacente)

– capacità di Frontiera-ricerca secondo la norma di JTAG

– Esteso Su chip mettere a punto supporto

– Programmazione del flash, di EEPROM, dei fusibili e dei pezzi della serratura attraverso l'interfaccia di JTAG

• Caratteristiche periferiche

– Due temporizzatori di 8 bit/ricambiano con Prescalers separato e confrontano i modi

– Un temporizzatore/contatore di 16 bit con Prescaler separato, confronta il modo ed il modo di bloccaggio

– Contatore in tempo reale con l'oscillatore separato

– Sei canali di PWM

– 8 il canale, 10 ha morso l'ADC

Modo differenziale con guadagno selezionabile a 1x, a 10x o a 200x

– Interfaccia seriale bifilare orientata al byte

– Due USART di serie programmabili

– Interfaccia seriale master/slave di SPI

– Temporizzatore di cane da guardia programmabile con l'oscillatore separato del Su chip

– comparatore analogico del Su chip

– Interrompa e di sveglia su Pin Change

• Caratteristiche speciali del microcontroller

– Risistemazione accesa e rilevazione programmabile di Brown-fuori

– Oscillatore calibrato interno di RC

– Fonti di interruzione esterna ed interna

– Sei sleep mode: In ozio, la riduzione di rumore dell'ADC, Elettrico risparmi, spegne, appoggio standby ed esteso

• Ingresso/uscita e pacchetti

– 32 linee programmabili dell'ingresso/uscita

– 40 perno PDIP, 44 cavo TQFP e 44 cuscinetto QFN/MLF

• Tensioni di funzionamento

– 1,8 - 5.5V per ATmega164P/324P/644PV

– 2,7 - 5.5V per ATmega164P/324P/644P

• Gradi di velocità

– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V

– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V

• Consumo di energia a 1 megahertz, 1.8V, 25°C per ATmega164P/324P/644P

– Attivo: ΜA 338/398/TBD

– Spenga il modo: 0,035 µA di /0.027/TBD

– modo di Elettrico risparmi: 0,5 µA di /0.5/TBD (32 chilocicli compresi RTC)
