Il CMOS 8 ha morso la memoria flash programmabile di MCU con 16 byte /32/64K

Dettaglio rapido:

microcontroller di 8 bit con 16/32/64 di flash programmabile del In-sistema di byte di K

Descrizione:

Il ATmega164P/324P/644P è un microcontroller a bassa potenza di 8 bit di CMOS basato sull'AVR ha migliorato l'architettura di RISC. Eseguendo le istruzioni potenti in un singolo ciclo di clock,

ATmega164P/324P/644P raggiunge le capacità di lavorazione che si avvicinano a 1 MIPS per megahertz permettendo che l'analista programmatore ottimizzi il consumo di energia contro la velocità di elaborazione.

Il ATmega164P/324P/644P fornisce le seguenti caratteristiche: I byte di 16/32/64 di K del flash programmabile del In-sistema con Leggere-Mentre-scrivono le capacità, 512B/1K/2K i byte EEPROM, 1/2/4K

i byte SRAM, 32 linee per tutti gli usi dell'ingresso/uscita, 32 registri funzionanti per tutti gli usi, contatore in tempo reale (RTC), tre temporizzatore/contatori flessibili con confrontano i modi e PWM, 2 USARTs, un'interfaccia seriale a due fili orientata al byte, 8 un canale, 10 bit ADC con la fase facoltativa dell'ingresso differenziale

con guadagno programmabile, il temporizzatore di cane da guardia programmabile con l'oscillatore interno, una porta seriale di SPI, interfaccia compiacente della prova di campione 1149,1 JTAG di IEEE, anche usata per l'accesso del Su chip mette a punto il sistema e programmare ed i sei modi selezionabili del risparmio di energia del software. Il modo in ozio ferma il CPU mentre permette SRAM, il temporizzatore/contatori, porto di SPI ed interrompe il sistema per continuare a funzionare. Spenga il modo conserva i contenuti del registro ma congela l'oscillatore, disattivante tutte le altre funzioni del chip fino alla risistemazione seguente dell'hardware o di interruzione. Nel modo di Powersave, il temporizzatore asincrono continua a funzionare, permettendo che l'utente mantenga una base del temporizzatore mentre il resto del dispositivo sta dormendo. Il modo di riduzione di rumore dell'ADC ferma il CPU e tutti i moduli dell'ingresso/uscita eccetto il temporizzatore e l'ADC asincroni, per minimizzare il rumore di commutazione durante le conversioni dell'ADC. Nella modalità standby, l'oscillatore risuonatore/di cristallo sta correndo mentre il resto del dispositivo sta dormendo. Ciò permette la partenza molto veloce combinata con basso consumo energetico. Nella modalità standby estesa, sia l'oscillatore principale che il temporizzatore asincrono continuano a funzionare.

Il dispositivo è fabbricato facendo uso della tecnologia ad alta densità della memoria non volatile di Atmel. Il flash dell'ISP di Onchip permette che la memoria di programma sia in-sistema riprogrammato attraverso un'interfaccia seriale di SPI, da un programmatore convenzionale di memoria non volatile, o da un programma dello stivale del Su chip corrente sul centro di AVR. Il programma dello stivale può usare tutta l'interfaccia per scaricare il programma di applicazione nella memoria flash dell'applicazione. Il software nella sezione istantanea dello stivale continuerà a funzionare mentre la sezione istantanea dell'applicazione è aggiornata, fornire vera Leggere-Mentre-scrive l'operazione. Combinando un CPU di RISC di 8 bit con il flash Auto-programmabile del In-sistema su un chip monolitico, il Atmel ATmega164P/324P/644P è un microcontroller potente che fornisce una soluzione altamente flessibile e redditizia a molte applicazioni incluse di controllo.

Il ATmega164P/324P/644P AVR è sostenuto con una serie piena degli strumenti di sviluppo del sistema e di programma compreso: Compilatori C, macro assemblatori, debugger di programma/simulatori, in-circuito

emulatori e corredi di valutazione.

Applicazioni:

• Microcontroller ad alto rendimento e a bassa potenza di 8 bit di AVR®

• Architettura avanzata di RISC

– 131 istruzione potente – la maggior parte della esecuzione del ciclo dell'Unico orologio

– 32 x 8 registri funzionanti per tutti gli usi

– Completamente funzionamento statico

– Fino a 20 MIPS di capacità di lavorazione a 20 megahertz

– moltiplicatore del ciclo del Su chip 2

• Memorie non volatili di dati e di programma

– I byte di 16/32/64 di K del flash Auto-programmabile del In-sistema

Resistenza: 10.000 scriva/per cancellare i cicli

– Sezione facoltativa di codice dello stivale con i pezzi indipendenti della serratura

In-sistema che programma dal programma dello stivale del Su chip

Vero Leggere-Mentre-scriva l'operazione

– 512B/1K/2K byte EEPROM

Resistenza: 100.000 scriva/per cancellare i cicli

– 1/2/4K byte SRAM interno

– Serratura di programmazione per sicurezza del software

• Interfaccia di JTAG (campione 1149,1 di IEEE compiacente)

– capacità di Frontiera-ricerca secondo la norma di JTAG

– Esteso Su chip mettere a punto supporto

– Programmazione del flash, di EEPROM, dei fusibili e dei pezzi della serratura attraverso l'interfaccia di JTAG

• Caratteristiche periferiche

– Due temporizzatori di 8 bit/ricambiano con Prescalers separato e confrontano i modi

– Un temporizzatore/contatore di 16 bit con Prescaler separato, confronta il modo ed il modo di bloccaggio

– Contatore in tempo reale con l'oscillatore separato

– Sei canali di PWM

– 8 il canale, 10 ha morso l'ADC

Modo differenziale con guadagno selezionabile a 1x, a 10x o a 200x

– Interfaccia seriale bifilare orientata al byte

– Due USART di serie programmabili

– Interfaccia seriale master/slave di SPI

– Temporizzatore di cane da guardia programmabile con l'oscillatore separato del Su chip

– comparatore analogico del Su chip

– Interrompa e di sveglia su Pin Change

• Caratteristiche speciali del microcontroller

– Risistemazione accesa e rilevazione programmabile di Brown-fuori

– Oscillatore calibrato interno di RC

– Fonti di interruzione esterna ed interna

– Sei sleep mode: In ozio, la riduzione di rumore dell'ADC, Elettrico risparmi, spegne, standby

ed ha esteso il appoggio

• Ingresso/uscita e pacchetti

– 32 linee programmabili dell'ingresso/uscita

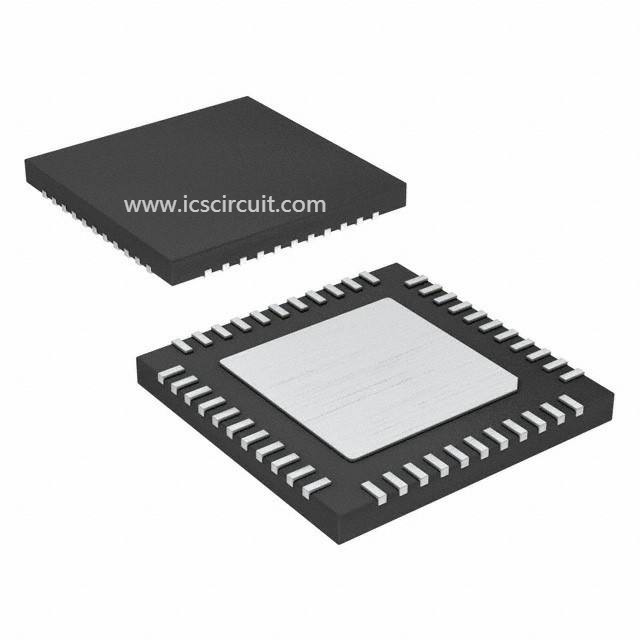

– 40 perno PDIP, 44 cavo TQFP e 44 cuscinetto QFN/MLF

• Tensioni di funzionamento

– 1,8 - 5.5V per ATmega164P/324P/644PV

– 2,7 - 5.5V per ATmega164P/324P/644P

• Gradi di velocità

– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V

– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V

•Consumo di energia a 1 megahertz, 1.8V, 25°C per ATmega164P/324P/644P

– Attivo: ΜA 338/398/TBD

– Spenga il modo: 0,035 µA di /0.027/TBD

• modo di Elettrico risparmi: 0,5 µA di /0.5/TBD (32 chilocicli compresi RTC)

Specifiche:
