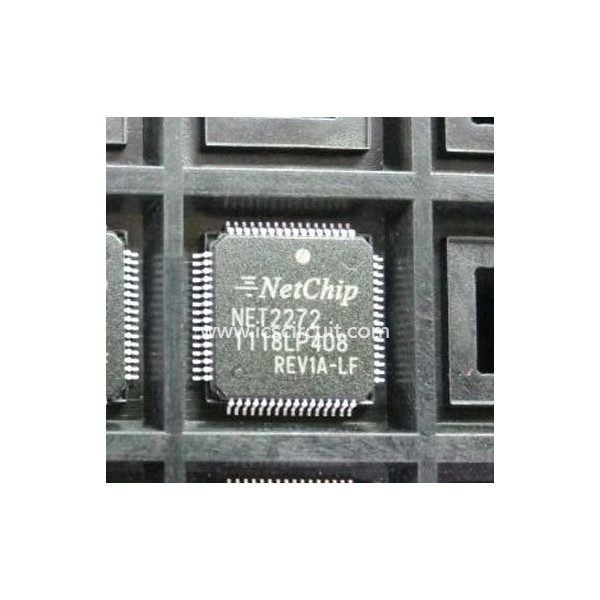

Bus locale di NET2272REV1A-LF al regolatore periferico di Ciao-velocità del Usb 2,0

Dettaglio rapido:

Bus locale al regolatore periferico di Ciao-velocità di USB 2.0

Descrizione:

Il bus locale del NET2272 della tecnologia di PLX al regolatore periferico di USB 2.0 della Ciao-velocità è progettato per le applicazioni di rendimento elevato e di potere basso.

Appoggio (186mW attivo, 8.1µW) di NET2272 dei requisiti di potere basso rendalo ideale per le applicazioni bus a forza o a pile. I dispositivi bus a forza di USB sono permessi ricavare un 500mA massimo (secondo la specificazione di USB) di corrente di funzionamento dal PC attraverso il cavo di USB. Il potere basso di NET2272 rende questo requisito facile sostenere. Ancora, la tensione variabile dell'ingresso/uscita di NET2272 (1.8V a 5V) lo rende facile collegarsi ad altre componenti di potere basso.

Il NET2272 caratterizza le più alte velocità di trasferimento dei dati continue su USB – fino a 40Mbytes/sec. Un modo spaccato facoltativo del bus tiene conto accesso simultaneo del CPU e di DMA al NET2272. In questo modo, il regolatore di DMA esterno è collegato ai bit della tomaia 8 del canale omnibus di dati, mentre il CPU locale è di collegarsi ai 8 bit più bassi del canale omnibus di dati. Mentre le transazioni di DMA stanno avendo luogo, il CPU del locale può accedere simultaneamente a tutto l'amplificatore di punto finale che non comprende il DMA.

Il punto finale virtuale dinamico Technology™ di NET2272 attualizza il numero massimo dei punti finali (30) permessi dalla specificazione di USB. Questa caratteristica fornisce la flessibilità affinchè le applicazioni diriga i dati differenti con i punti finali differenti per migliorare la qualità del servizio e la facilità di progettazione.

Applicazioni:

Panoramica

- 8/16 di bus locale del bit si collega gluelessly alla maggior parte dia CPU, dia DSPs e dei regolatori di DMA

- Porto periferico di USB 2.0 di Ciao-velocità

- Lo scoppio del supporto di DMA facilita i trasferimenti di dati a 480 Mbps

- Supporto isocrono di alta larghezza di banda

- Requisiti di potere basso (186mW) ideali di USB Bus a forza

Operazione

- Potere standby più basso nella sua classe (8.1µW)

- Tensione variabile dell'ingresso/uscita (1.8V a 5V)

- Imballaggio senza piombo

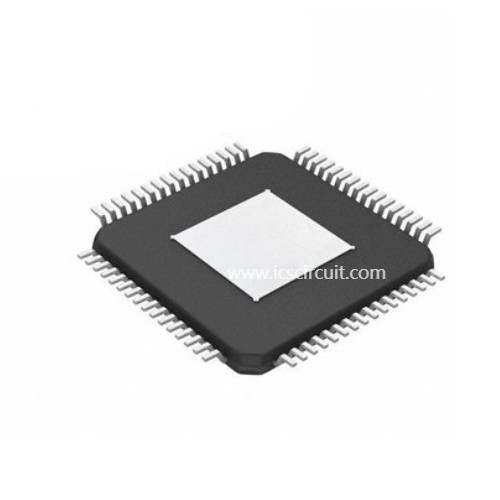

- pacchetto di 10x10mm 64-Pin TQFP

- 6x6mm, pacchetto di 64-Ball BGA

interfaccia di USB 2.0 di Ciao-velocità del ƒ

- Interfaccia periferica di USB 2.0

- Ciao-velocità USB con continuo

Larghezza di banda fino a 40MBytes/sec (a 480 scoppi di Mbps)

- Indietro compatibile alle connessioni USB di velocità massima

- Utilizzi fino a 30 USB indipendente

Punti finali facendo uso di virtuale dinamico

Tecnologia TM di punto finale

- Contributo ad in serie, ad isocrono e

Punti finali di interruzione

- PHY integrato

Specifiche:
