CHIP AT25F4096W-10SU-2.7 - ATMEL CORPORATION - MEMORIA DI SERIE 4M di IC di MEMORIA FLASH di SPI
Dettaglio rapido:
MEMORIA DI SERIE 4M di SPI
Descrizione:
Il AT25F4096 fornisce 4.194.304 bit della memoria flash riprogrammabile di serie organizzata come 524.288 parole di 8 bit ciascuna. Il dispositivo è ottimizzato per uso in molte applicazioni industriali e commerciali dove l'operazione a bassa potenza ed a bassa tensione è essenziale. Il AT25F4096 è disponibile in un pacchetto del cavo EIAJ SOIC di economia di spazio 8.
Applicazioni:
• Interfaccia periferica di serie (SPI) compatibile
• Sostiene i modi 0 (0,0) e 3 di SPI (1,1)
– La scheda descrive l'operazione del modo 0
• Una frequenza di clock di 20 megahertz
• Modo di pagina di modo byte e da 256 byte per le operazioni di programma
• Architettura del settore:
– Otto settori con 64K i byte ciascuno (4M)
– 256 pagine per settore
• Modo dell'identificazione di prodotto
• Operazione a bassa tensione
– 2,7 (VCC = 2.7V a 3.6V)
• Il settore scrive la protezione
– Protegga 1/8, 1/4, 1/2 o l'intera matrice
• Protegga da scrittura (WP) il Pin e scriva disattivano le istruzioni per sia l'hardware che la protezione dei dati del software
• ciclo di programma Auto-cronometrato (30 µs/Byte tipici)
• il settore Auto-cronometrato cancella il ciclo (1 secondo/settore tipico)
• Singolo ciclo che riprogramma (cancelli e programmi) per il registro di stato
• Alta affidabilità
– Resistenza: 10.000 scriva i cicli tipici

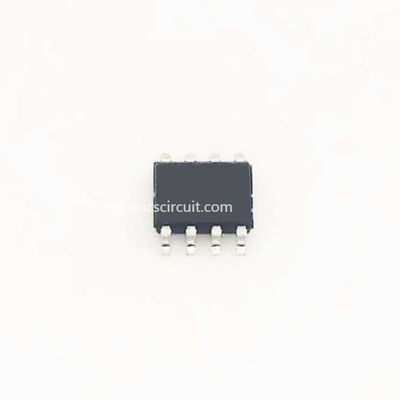

• 8 cavo EIAJ SOIC
Specifiche:
| Schede | AT25F4096 |
| Foto del prodotto | 8-SOIC |
| Imballaggio di serie | 94 |
| Categoria | Circuiti integrati (CI) |
| Famiglia | Memoria |
| Serie | - |
| Imballaggio | Metropolitana |
| Formato - memoria | FLASH |
| Tipo di memoria | FLASH |
| Capacità di memoria | 4M (512K x 8) |
| Velocità | 33MHz |
| Interfaccia | Pubblicazione periodica di SPI |
| Tensione - rifornimento | 2,7 V ~ 3,6 V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Pacchetto/caso | 8-SOIC (0,154", larghezza di 3.90mm) |
| Pacchetto del dispositivo del fornitore | 8-SOIC |
| Pagina del catalogo | 1090 (CN081 PDF) |
