CHIP AT32UC3A1128-AUT - ATMEL CORPORATION DI IC DI MEMORIA FLASH - MICROCONTROLLER DI 32 BIT AVR32
Dettaglio rapido:
Microcontroller di 32 bit AVR32
Descrizione:
Il AT32UC3A è un microcontroller completo del Sistema-Su-chip basato sul AVR32 IL UC RISC
funzionamento dell'unità di elaborazione alle frequenze fino a 66 megahertz. AVR32 UC è un 32 bit ad alto rendimento RISC
il centro del microprocessore, progettato per alle le applicazioni incluse costo sensibili, con particolare rilievo su basso consumo energetico, su alta densità di codice e sul rendimento elevato.
L'unità di elaborazione implementa un'unità di protezione della memoria (MPU) e un regolatore di interruzione veloce e flessibile per l'appoggio i sistemi operativi e dei sistemi operativi real-time moderni. Più alto
le capacità di calcolo sono realizzabili facendo uso di un insieme ricco delle istruzioni di DSP.
Il AT32UC3A comprende il flash del su chip e le memorie di SRAM per sicuro e di facile accesso.
Per le applicazioni che richiedono la memoria supplementare, un'interfaccia esterna di memoria è fornita sopra
Derivati AT32UC3A0.
Il regolatore periferico di Direct Memory Access permette ai trasferimenti di dati fra le unità periferiche e le memorie senza partecipazione dell'unità di elaborazione. PDCA drasticamente si riduce elaborare al di sopra whentransferring i flussi di dati continui e grandi fra i moduli all'interno del MCU.
Il PowerManager migliora la flessibilità e la sicurezza di progettazione: il rivelatore di Brown-Fuori del su chip
controlla l'alimentazione elettrica, il CPU si allontana dall'oscillatore del su chip RC o da una delle fonti esterne dell'oscillatore, un temporizzatore in tempo reale ed il suo temporizzatore collegato si tiene al corrente del tempo.
Il temporizzatore/contatore comprende tre temporizzatori identici di 16 bit/contro canali. Ogni canale può essere programmato indipendente per eseguire la misura di frequenza, il conteggio di evento, la misura di intervallo, la generazione di impulso, la sincronizzazione di ritardo e la modulazione di larghezza di impulso.
I moduli di PWM fornisce a sette canali indipendenti molte opzioni di configurazione
compreso polarità, l'allineamento e la forma d'onda del bordo non sovrappongono il controllo. Un canale di PWM può
conversioni di innesco ADC per le implementazioni vicine più accurate di controllo di ciclo.
Il AT32UC3A inoltre caratterizza molte interfacce di comunicazione per la comunicazione intensiva
applicazioni. Oltre alle interfacce seriali standard come UART, SPI o TWI, altre interfacce come il regolatore di serie sincrono flessibile, USB ed il MACKINTOSH di Ethernet sono disponibili.
Il regolatore di serie sincrono consente l'accesso facile ai protocolli di comunicazione di serie ed alle audio norme come I2S.
L'interfaccia di dispositivo di USB 2.0 di velocità massima sostiene parecchie classi di USB allo stesso tempo
grazie alla configurazione ricca di punto finale. In movimento l'interfaccia ospite (OTG) permette il dispositivo come un disco di USB Flash o una stampatrice di USB direttamente da collegare all'unità di elaborazione.
L'interfaccia dell'media-indipendente (MII) e MII modulo riduttore del MACKINTOSH di 10/100 Ethernet (RMII)
fornisce le soluzioni del su chip per i dispositivi rete-collegati.
AT32UC3A integra la classe A il Su chip di nesso 2,0 che di 2+ mette a punto il sistema (di disturbo ossessivo compulsivo), con non intrusivo
traccia in tempo reale, accesso alla memoria lettura /scrittura di velocità massima oltre a controllo di base di tempo di esecuzione.
Applicazioni:
• Rendimento elevato, microcontroller di 32 bit di potere basso AVR®32 UC
– Insieme delle istruzioni compatto di RISC del Unico ciclo compreso l'insieme delle istruzioni di DSP
– Leggere-Modificare-scriva le istruzioni e la manipolazione di bit atomica
– Fino a 66 megahertz di frequenza di clock con 1,24 DMIPS/MHz
– Unità di protezione della memoria
• sistema di autobus di Multi-gerarchia
– Trasferimenti di dati ad alto rendimento sui bus separati per la prestazione aumentata
– 15 canali di DMA dell'unità periferica per trasferimento di dati automatico
• Flash ad alta velocità interno
– 512K byte, 256K byte, versioni di byte 128K
– Singolo ciclo Access fino a 30 megahertz
– Il Prefetch attenua l'esecuzione dell'istruzione d'ottimizzazione alla velocità massima
– il tempo di programmazione della pagina 1ms ed il Interamente chip 2ms cancellano il tempo
– 100.000 scrivono i cicli, la capacità di dieci anni della conservazione di dati
– Serrature istantanee di sicurezza e area definita dall'utente di configurazione
• SRAM ad alta velocità interno, Unico ciclo Access a massima velocita
– 64K byte (flash 512KB e 256KB), 32K byte (128KB istantanei)
• Interfaccia esterna di memoria sui derivati AT32UC3A0
– Bus compatibile di memoria SRAM/di SDRAM (dati di 16 bit e 24 bus di indirizzo pungente)
• Regolatore di interruzione
– Servizio basso di interruzione di latenza di Autovectored con la priorità programmabile
• Funzioni di sistema
– Potere ed orologio di Including Internal RC del responsabile di orologio ed un oscillatore 32KHz
– Due oscillatori e due multiuso - fase - Serratura-ciclo (PLL)
– Temporizzatore di cane da guardia, temporizzatore del temporizzatore in tempo reale
• Universal Serial Bus (USB)
– Velocità massima del dispositivo 2,0 e in movimento (OTG) a bassa velocità e velocità massima
– Configurazione e gestione flessibili di punto finale con i canali di DMA dedicati
– ricetrasmettitori del Su chip compreso Tirata-UPS
• Interfaccia di Mbps del MACKINTOSH 10/100 di Ethernet
– Regolatore di Access di media di Ethernet 802,3
– Interfaccia indipendente di media di sostegni (MII) e MII riduttore (RMII)
• Un temporizzatore di 16 bit di Tre-Manica/contatore (TC)
– Tre input di orologio esterni, PWM, bloccaggio e varie capacità di conteggio
• Un regolatore di modulazione di larghezza di impulso di 16 bit 7-Channel (PWM)
• Quattro ricevitori universali/trasmettitori sincroni/asincroni (USART)
– Generatore di Baudrate dell'indipendente, contributo a IrDA ed interfacce ISO7816
– Contributo a handshake dell'hardware, alle interfacce RS485 ed alla linea di modem
• Due Serial Peripheral Interfaces master/slave (SPI) con Chip Select Signals
• Un regolatore di serie sincrono di protocollo
– Supporti I2S ed a protocolli basati a struttura generici
• Un Two-Wire Interface master/slave (TWI), 400kbit/s I2C-compatible
• Un 8 convertitore analogico-digitale del bit del canale 10
• Il Su chip mette a punto il sistema (interfaccia di JTAG)
– I nessi classificano 2+, il controllo di tempo di esecuzione, i dati Non intrusivi e la traccia di programma
• 100 perno TQFP (69 perni) di GPIO, 144 perno LQFP (109 perni di GPIO)
• 5V ha introdotto I/Os tollerante
• Singola alimentazione elettrica 3.3V
Specifiche:
| Schede | Riassunto di AT32UC3Azzzz Manuale di AT32UC3Azzzz |

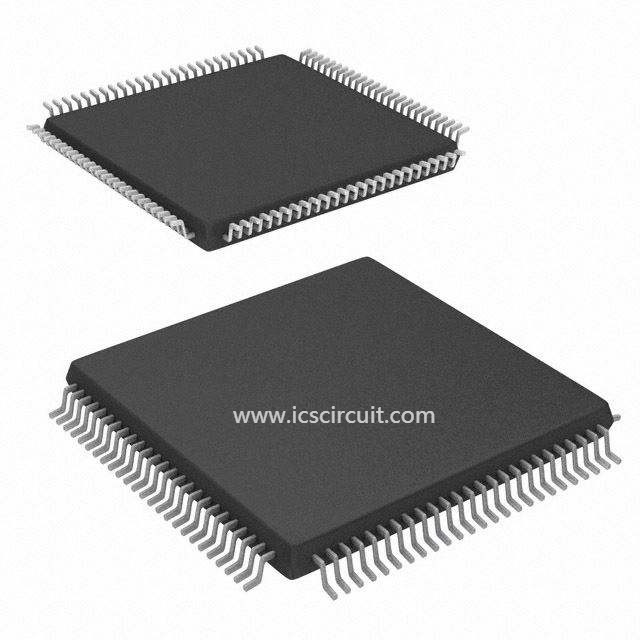

| Foto del prodotto | 100-TQFP |
| Moduli di formazione del prodotto | Audio applicazione di AVR UC3 Serie di prodotti di MCU introduzione Audio corredo dell'ingresso di AVR EVK1105 Digital Introduzione di AVR® UC3 |
| Imballaggio di serie | 450 |
| Categoria | Circuiti integrati (CI) |
| Famiglia | Incastonato - microcontroller |
| Serie | AVR®32 UC3 A1 |
| Imballaggio | Vassoio |
| Unità di elaborazione del centro | AVR |
| Capacità di memoria | 32 bit |
| Velocità | 66MHz |
| Connettività | Ethernet, io ² C, SPI, SSC, UART/USART, USB OTG |
| Unità periferiche | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Numero della I /O | 69 |
| Capacità di memoria di programma | 128KB (128K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | - |
| RAM Size | 32K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 1,65 V ~ 1,95 V |
| Convertitori di dati | A/D 8x10b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Pacchetto/caso | 100-TQFP |
| Pagina del catalogo | 582 (CN081 PDF) |
| Per uso con | ATSTK600-RC28-ND - CARTA DI PERCORSO STK600 AVR ATAVRONEKIT-ND - CORREDO AVR/AVR32 DEBUGGER/PROGRMMR ATSTK600-TQFP100-ND - STK600 SOCKET/ADAPTER 100-TQFP ATEVK1100-ND - CORREDO DEV/EVAL PER AVR32 AT32UC3A |
| Altri nomi | AT32UC3A1128AUT |
