AT45DB041B-TU - ATMEL CORPORATION - 4-MEGABIT 2.5-VOLT O 2.7-VOLT DATAFLASH
Dettaglio rapido:
4-megabit 2,5 volt o 2,7 volt DataFlash
Descrizione:
Il AT45DB041B è una memoria flash compatibile dell'interfaccia seriale di SPI adatta idealmente per un'ampia varietà di voce digitale, di immagine, di codice di programma e di applicazioni di archiviazione di dati. I suoi 4.325.376 bit della memoria sono organizzati come 2048 pagine di 264 byte ciascuna. Oltre al della memoria principale, il AT45DB041B inoltre contiene due buffer di 264 byte ciascuno di SRAM.
Gli amplificatori permettono la ricezione dei dati mentre una pagina nel della memoria principale sta riprogrammanda come pure la lettura o la scrittura del flusso di dati continuo. L'emulazione di EEPROM (alterabilità di byte o del bit) è trattata facilmente con un'operazione colta-ModifyWrite in tre tappe autonoma. A differenza delle memorie flash convenzionali che sono raggiunte a caso con le linee multiple di indirizzo e un'interfaccia parallela, il DataFlash usa un'interfaccia seriale di SPI per accedere in sequenza ai suoi dati. DataFlash sostiene il modo 0 di SPI ed il modo 3. L'interfaccia seriale semplice facilita la disposizione dell'hardware, aumenta l'affidabilità del sistema, minimizza il rumore di commutazione e riduce la dimensione del pacchetto ed il conteggio di perno attivo. Il dispositivo è ottimizzato per uso in molte applicazioni commerciali ed industriali dove ad alta densità, conteggio di perno basso, bassa tensione ed il potere basso è essenziale. Il dispositivo aziona alle frequenze di clock fino a 20 megahertz con un consumo corrente indicato attivo tipico di 4 mA.
Per tenere conto il reprogrammability semplice del in-sistema, il AT45DB041B non richiede le alte tensioni in ingresso per programmare. Il dispositivo funziona a partire da una singola alimentazione elettrica, da 2.5V a 3.6V o da 2.7V a 3.6V, per sia il programma che le operazioni di lettura. Il AT45DB041B è permesso a tramite il perno scelto del chip (CS) ed è raggiunto via un'interfaccia threewire che consiste dell'uscita introdotta (SI) e di serie di pubblicazione periodica (COSÌ) e della pubblicazione periodica
Orologio (SCK). Tutti i cicli di programmazione sono auto-cronometrati e nessun separato cancella il ciclo è richiesto prima della programmazione.
Applicazioni:
• Singolo 2.5V - 3.6V o 2.7V - rifornimento 3.6V
• Interfaccia periferica di serie (SPI) compatibile
• 20 megahertz Max Clock Frequency
• Operazione di programma della pagina
– Il singolo ciclo riprogramma (cancelli e programmi)
– 2048 pagine (264 byte/pagina) della memoria principale
• I supporti pagina e blocco cancellano le operazioni
• Due 264 buffer di SRAM di byte – permette la ricezione dei dati mentre riprogrammano la matrice di memoria flash
• Capacità colta continua con intera matrice
– Ideale per il codice che ombreggia le applicazioni
• Dissipazione di potere basso
– corrente colta attiva di 4 mA tipica
– 2 tipici correnti del appoggio di CMOS del µA
• Caratteristica di protezione dei dati dell'hardware
• input 5.0V-tolerant: Perni di SI, di SCK, del CS, di RISISTEMAZIONE e del WP
• Gamme di temperature commerciali ed industriali
• Opzioni del pacchetto di verde (Pb/Halide-free/RoHS compiacente)
Specifiche:
| Schede | AT45DB041B |

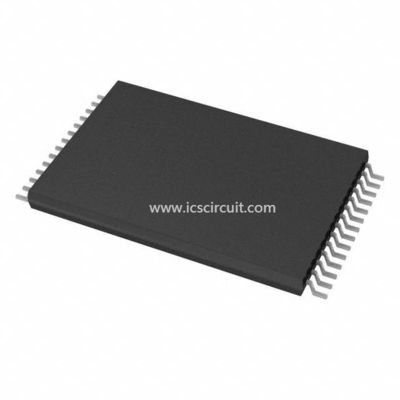

| Foto del prodotto | 28-TSOP |
| Imballaggio di serie | 234 |
| Categoria | Circuiti integrati (CI) |
| Famiglia | Memoria |
| Serie | - |
| Imballaggio | Vassoio |
| Formato - memoria | FLASH |
| Tipo di memoria | DataFLASH |
| Capacità di memoria | 4M (2048 pagine x 264 byte) |
| Velocità | 20MHz |
| Interfaccia | Pubblicazione periodica di SPI |
| Tensione - rifornimento | 2,7 V ~ 3,6 V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Pacchetto/caso | 28-TSSOP (0,465", larghezza di 11.80mm) |
| Pacchetto del dispositivo del fornitore | 28-TSOP |
