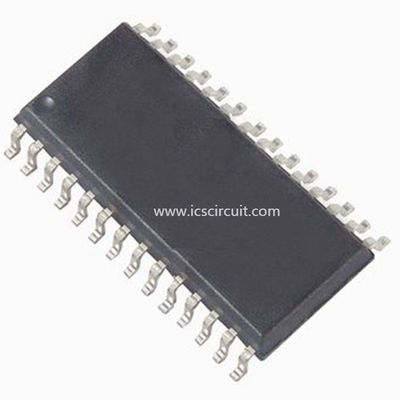

M41ST87WMX6 1280 (160 X8) supervisore pungente di Nvram e di Rtc di serie sicuro con Tamp

M41ST87WMX6 - STMICROELECTRONICS - 5,0, 3,3, O 3.0V, (160 X8) SUPERVISORE di NVRAM E di RTC DI SERIE SICURO PUNGENTE 1280 CON TAMP

Dettaglio rapido:

5,0, 3,3, o 3.0V, 1280 bit (160 x8) supervisore di serie sicuro di NVRAM e di RTC con rilevazione del compressore


Descrizione:

Il M41ST87Y/W TIMEKEEPER®/Controller di serie SRAM è un bit di potere basso 1280, il CMOS statico SRAM organizzato come 160 byte da 8 bit. Un oscillatore incorporato da 32,768 chilocicli (controllato a cristallo interno) e 8 byte di SRAM (vedi la tabella 7., la pagina 25) sono usati per la funzione calendario/dell'orologio e sono configurati nel formato di decimale con codice binario (DCB).
Il 11 byte supplementari di RAM fornisce la calibratura, lo stato/controllo delle funzioni dell'allarme, del cane da guardia, del compressore e di onda quadra. 8 byte della ROM ed infine 128 byte dell'utente RAM inoltre sono forniti. Gli indirizzi ed i dati sono trasferiti in serie via due una linea, interfaccia bidirezionale di I2C. Il registro di indirizzo incorporato è incrementato automaticamente dopo ciascuno SCRIVE o byte di dati INDICATO. Il M41ST87Y/W ha un circuito incorporato di senso di potere che individua le interruzioni di corrente ed automaticamente i commutatori al rifornimento di batteria quando un'interruzione di corrente accade. L'energia stata necessaria per sostenere le operazioni di orologio e di SRAM può essere assicurata da un piccolo rifornimento del buttoncell del litio quando un'interruzione di corrente accade.
Le funzioni disponibili all'utente comprendono un orologio di ora e non volatile/calendario, le interruzioni dell'allarme, la rilevazione del compressore, il temporizzatore di cane da guardia e l'uscita programmabile dell'onda quadra. Altre caratteristiche comprendono una risistemazione accesa come pure due input debounced supplementari (RSTIN1 e RSTIN2) che possono anche generare una risistemazione dell'uscita (RST). Le otto posizioni di indirizzo dell'orologio contengono il secolo, l'anno, il mese, la data, il giorno, l'ora, il minuto, il secondo ed i decimi/centesimi di secondo in 24 ore di formato di DCB. Le rettifiche per 28, 29 (anno bisestile), 30 e 31 mese del giorno sono apportate automaticamente.


Applicazioni:

■5,0, 3,3, O TENSIONE di FUNZIONAMENTO 3.0V
■L'INTERFACCIA SERIALE SOSTIENE il BUS di I2C (400kHz)
■SUPERVISORE DI NVRAM PER LPSRAM ESTERNO
■2,5 a TENSIONE di FUNZIONAMENTO dell'OSCILLATORE 5.5V
■AUTOMATICO CAMBII E DESELEZIONI I CIRCUITI
■LA SCELTA DI ELETTRICO INSUCCESSO DESELEZIONA LE TENSIONI
– M41ST87Y:
VCC = 4,75 a 5.5V;
Pezzo di THS = “1": 4.50V ≤ 4.75V del ≤ VPFD
VCC = 4,5 a 5.5V;
Pezzo di THS = “0": 4.20V ≤ 4.50V del ≤ VPFD
– M41ST87W:
VCC = 3,0 a 3.6V;
Pezzo di THS = “1": 2.8V ≤ 3.0V del ≤ VPFD
VCC = 2,7 a 3.6V;
Pezzo di THS = “0": 2.55V ≤ 2.70V del ≤ VPFD
■DUE COMPARATORI INDIPENDENTI di ELETTRICO INSUCCESSO (RIFERIMENTO 1.25V)
■CONTATORI PER TENTHS/HUNDREDTHS DEI SECONDI, SECONDI, MINUTI,
ORE, GIORNO, DATA, MESE, ANNO E SECOLO
■128 BYTE DI RAM PER TUTTI GLI USI
■FUNZIONE PROGRAMMABILE DI INTERRUZIONE E DELL'ALLARME (VALIDA PERSINO DURANTE IL MODO DELL'APPOGGIO DI BATTERIA)
■TEMPORIZZATORE DI CANE DA GUARDIA PROGRAMMABILE
■NUMERO DI SERIE ELETTRONICO UNICO (8-BYTE)
■la FREQUENZA 32kHz HA PRODOTTO DISPONIBILE SOPRA ACCESO
■RISISTEMAZIONE ACCESA DEL MICROPROCESSORE
■BANDIERA BASSA DELLA BATTERIA
■CORRENTE ULTRABASSA del RIFORNIMENTO di BATTERIA di 500nA (TIPO)


Specifiche:
