AT49BV320DT-70TU - ATMEL CORPORATION - 3-VOLT SOLA MEMORIA FLASH 32-MEGABIT (2M x 16)
Dettaglio rapido:
32-megabit (2M x 16) una memoria flash di 3 volt soltanto
Descrizione:
Il AT49BV320D (T) è i 2,7 volt una memoria flash di 32 megabit organizzata come 2.097.152 parole di 16 bit ciascuna. La memoria è divisa in 71 settore per cancella le operazioni.

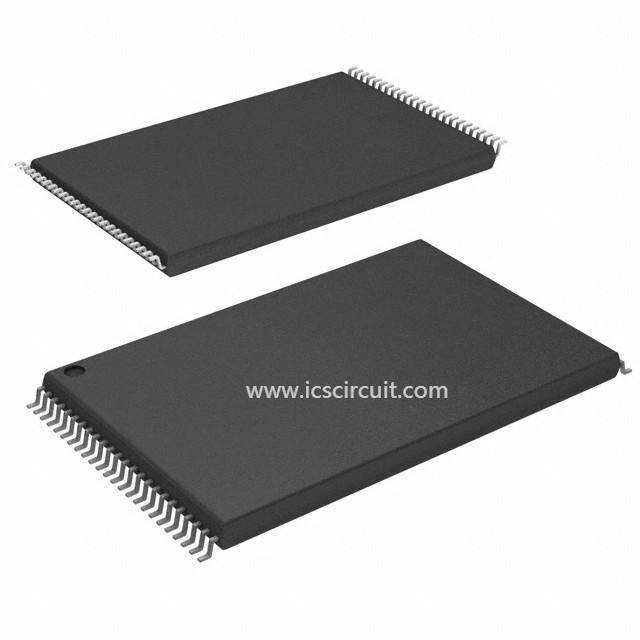

Il dispositivo è offerto 48 in un pacchetto del cavo TSOP e 47 in un pacchetto della palla CBGA. Il dispositivo ha segnali di controllo di OE e del CE evitare tutto il conflitto del bus. Questo dispositivo può essere indicato o riprogrammato facendo uso di singola alimentazione elettrica, facente lo adatto idealmente per la programmazione del in-sistema.
I poteri del dispositivo sopra nel modo di lettura. Le sequenze di comando sono usate per disporre il dispositivo in altri modi di funzionamento quale il programma e cancellano. Il dispositivo ha la capacità per proteggere i dati in tutto il settore (vedi «la protezione flessibile del settore» alla pagina 6).
Per aumentare la flessibilità del dispositivo, contiene per cancellare sospende e programma sospende la caratteristica. Questa caratteristica metterà per cancellare o programmare sulla tenuta per qualsiasi lasso di tempo ed ha lasciato l'utente ha letto i dati da o i dati di programma a c'è ne dei settori restanti all'interno della memoria.
Il perno di VPP assicura la protezione dei dati. Quando l'input di VPP è sotto 0.4V, il programma e cancella le funzioni è inibito. Quando VPP è a 1.65V o sopra, il programma normale e cancella le operazioni può essere eseguito. Con VPP a 10.0V, l'operazione di programma (comando di programma di Doppio-parola) è accelerata.
Applicazioni:
• Operazione lettura /scrittura di singola tensione: 2.65V a 3.6V
• Access 70 del tempo NS
• Il settore cancella l'architettura
– Sessantatre 32K settori di parola (byte 64K) con l'individuo scrivono la serrata
– Otto 4K settori di parola (byte 8K) con l'individuo scrivono la serrata
• Μs del tempo di programma veloce di parola 10
• Il settore veloce cancella spettrografia di massa del tempo 100
• Sospenda/caratteristica del riassunto per cancellano e programmano
– I supporti che leggono e che programmano da tutto il settore sospendendo cancellano di un settore differente
– Supporti che leggono qualsiasi parola sospendendo programmazione di qualunque altra parola
• Operazione a bassa potenza
– attivo di 10 mA
– un appoggio di 15 µA
• Il Pin di VPP per scrive la protezione e l'operazione accelerata di programma
• Pin del WP per protezione del settore
• Input RISISTEMATO per inizializzazione del dispositivo
• Protezione flessibile del settore
• Opzioni del pacchetto di CBGA e di TSOP
• Configurazione alta o bassa del blocchetto di stivale disponibile
• registro di protezione pungente 128
• 100.000 minimi cancellano i cicli
• Interfaccia istantanea comune (CFI)
• Imballaggio di verde (Pb/Halide-free)
Specifiche:
| numero del pezzo. | AT49BV320DT-70TU |
| Produttore | ATMEL Corporation |
| abilità del rifornimento | 10000 |
| datecode | 10+ |

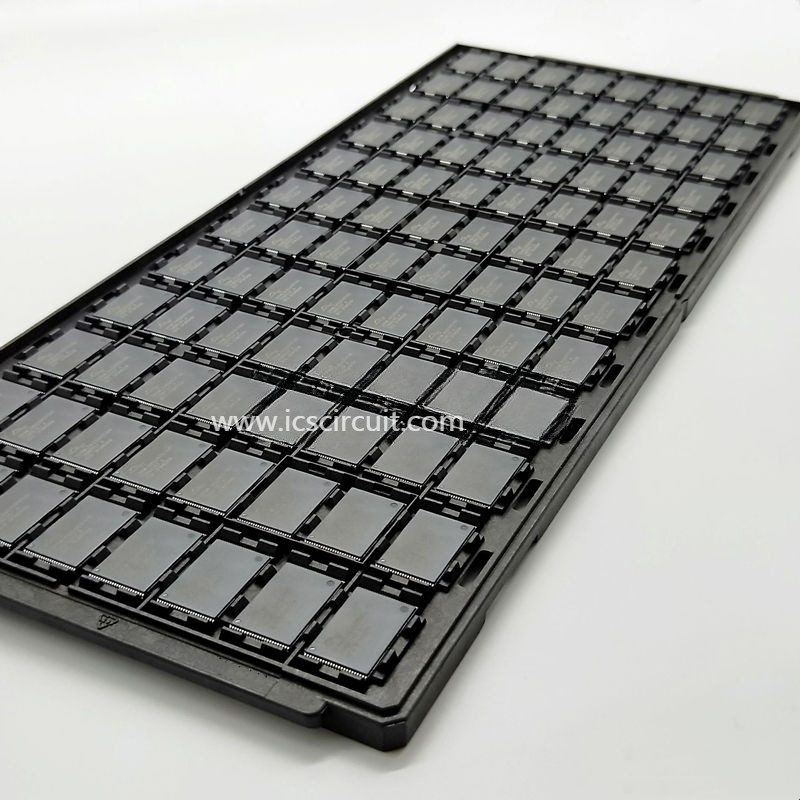

| pacchetto | CONTENTINO |
| osservazione | nuove ed azione originali |
