CIRCUITI DI CONTROLLO DEL CONVERTITORE DEL CHIP MC34063ACD STMICROELECTRONICS DC/DC DEL CIRCUITO INTEGRATO
Dettaglio rapido:
Circuiti di controllo del convertitore di DC/DC
Descrizione:
La serie di MC34063A/E è un circuito di controllo monolitico che consegna le funzioni principali per la conversione di tensione di DC/DC.
Il dispositivo contiene un riferimento a temperatura compensata interno, un comparatore, un oscillatore controllato del duty cycle con un circuito corrente attivo di limite, un driver e un commutatore di uscita a corrente forte.
La tensione in uscita è due resistenze esterne dirette regolabili con un'accuratezza di riferimento di 2%. Impiegando un numero minimo delle componenti che esterne la serie dei dispositivi di MC34063A/E è progettata per scendere, aumenti e voltageinverting le applicazioni.
Applicazioni:
■Commutatore di uscita corrente al di sopra di 1,5 A
■accuratezza di riferimento di 2%
■Corrente tranquilla bassa: 2,5 mA (tipo.)
■Funzionando a partire da 3 V a 40 V
■Operazione di frequenza a 100 chilocicli
■Limitazione corrente attiva
Specifiche:
| Schede | MC34063xx |

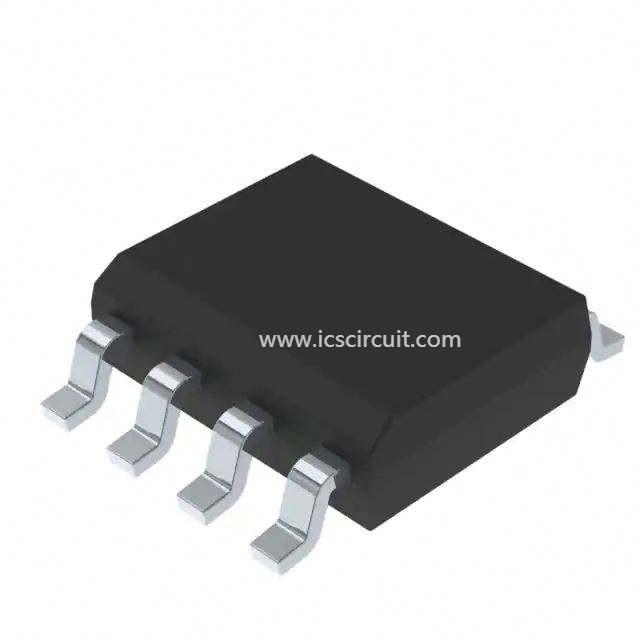

| Foto del prodotto | 8-SOIC |
| Altri documenti relativi | MC34063AC osservano tutte le specifiche |
| Moduli di formazione del prodotto | CC al libro di cucina di conversione di CC |
Imballaggio di serie  |
2.500 |
| Categoria | Circuiti integrati (CI) |
| Famiglia | PMIC - Regolatori di tensione - regolatori di commutazione di CC di CC |
| Serie | - |
| Imballaggio | Nastro & bobina (TR) |
| Tipo | Scendere (dollaro), aumenti (spinta), invertendo |
| Tipo dell'uscita | Regolabile |
| Numero delle uscite | 1 |
| Tensione - uscita | 1,25 V ~ 38 V |
| Tensione - input | 3 V ~ 40 V |
| Tipo di PWM | - |
| Frequenza - commutazione | 100kHz |
| Corrente - uscita | 1.5A |
| Raddrizzatore sincrono | Nessun |
| Temperatura di funzionamento | 0°C ~ 70°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-SOIC (0,154", larghezza di 3.90mm) |
| Pacchetto del dispositivo del fornitore | 8-SO |
| Altri nomi | 497-7850-2 MC34063ACD-TR-ND MC34063ACDTR |
